Ramène ta fraise!

Prise en main de la Fraiseuse CNC Genmitsu 3018 Prover

De dimension modeste, ce modèle nous semble idéal pour nous familiariser avec ce type de machine à commande numérique (CNC) La machine est livrée en kit, son montage va nous permettre pour la découvrir dans le détail.

CNC Genmitsu 3018 Prover
CNC Genmitsu 3018 Prover

Principales caractéristiques :

Zone de travail 260 x 155 x 35mm (10.2 x 6.1 x 1.4”)
Taille du cadre420 x 340 x 280mm (16.5 x 13.4 x 11.0”)
Matériel du cadreAluminum
Composition du matériel de l’axe ZABS
Broche775 motor, 12V~24V, 10000 RPM;
Puissance nominale60W, Max  120W
Moteur pas à pas1.3 A, 12V, 0.25 Nm torque (2.2 in-lb)
Forets – Fraise (Drill Bits)Type 0.1 mm, 20 degrès, Diametre 3.175 mm
OS supportésWindows XP, Windows 7 32/64 bits, Windows 8, Windows 10, Linux, Mac OS
Logiciel SoftwareGrbl control (Candle)
Alimentation24V/4A, avec CE, FCC & PSE certifications

Unboxing

Les deux ingrédients indispensables :

Une équipe de bibliomakers prêt.e.s à tout & la complétude du matériel « checké » !

L'équipe de monteur.euse.s
Prêt.e.s à tout !

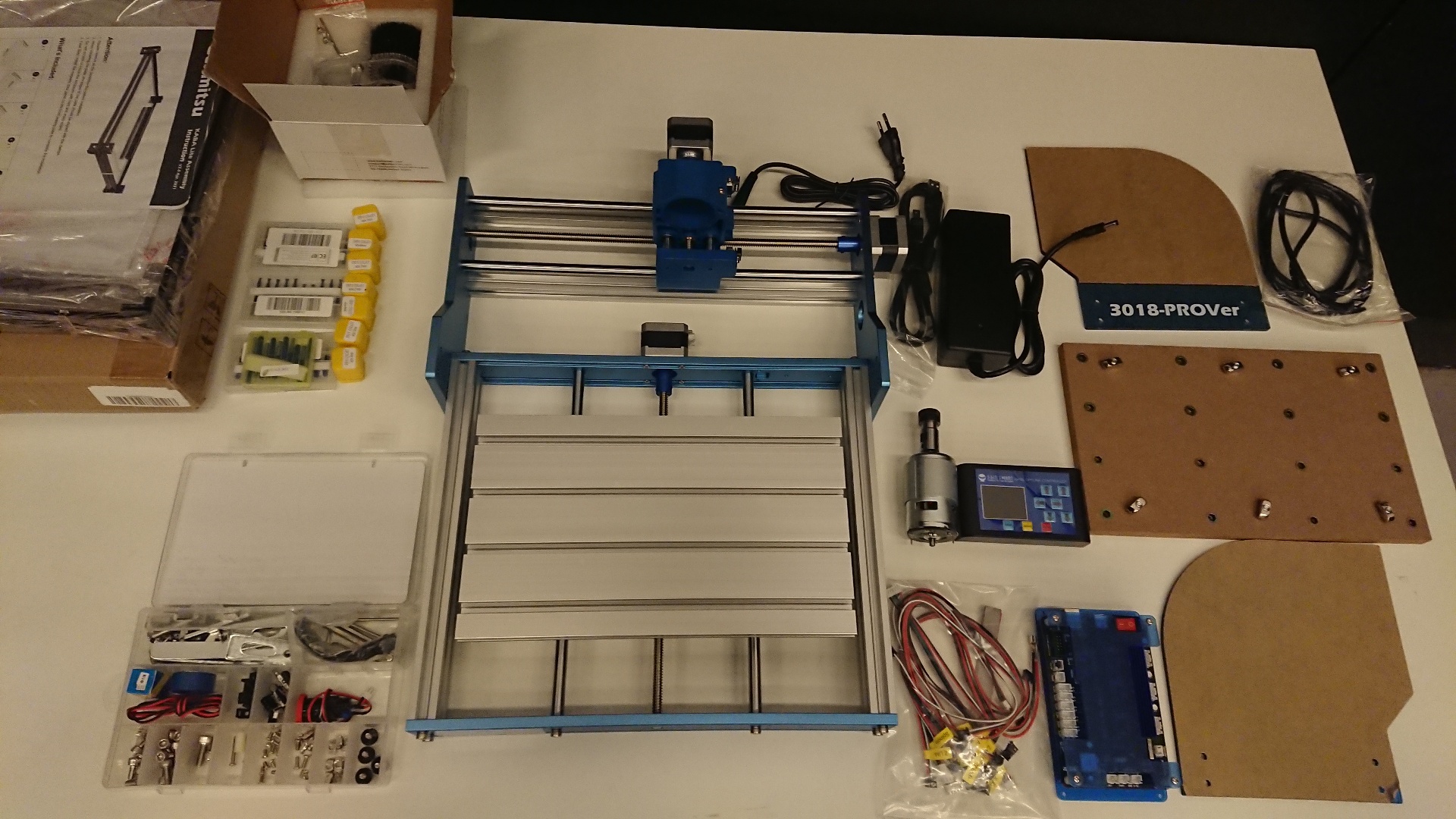

unboxing
Unboxing réussi !

Montage

Pas de difficultés majeures , le montage est bien documenté.

En vidéo :

Un PDF est également fourni :

Intelligence collective en action :

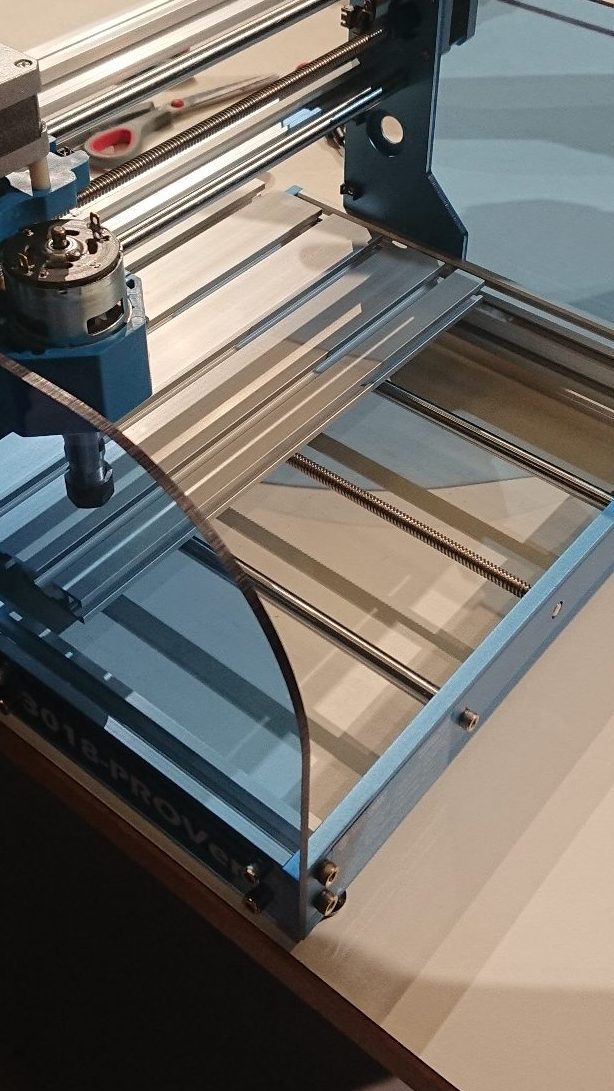

Montage de la fraiseuse

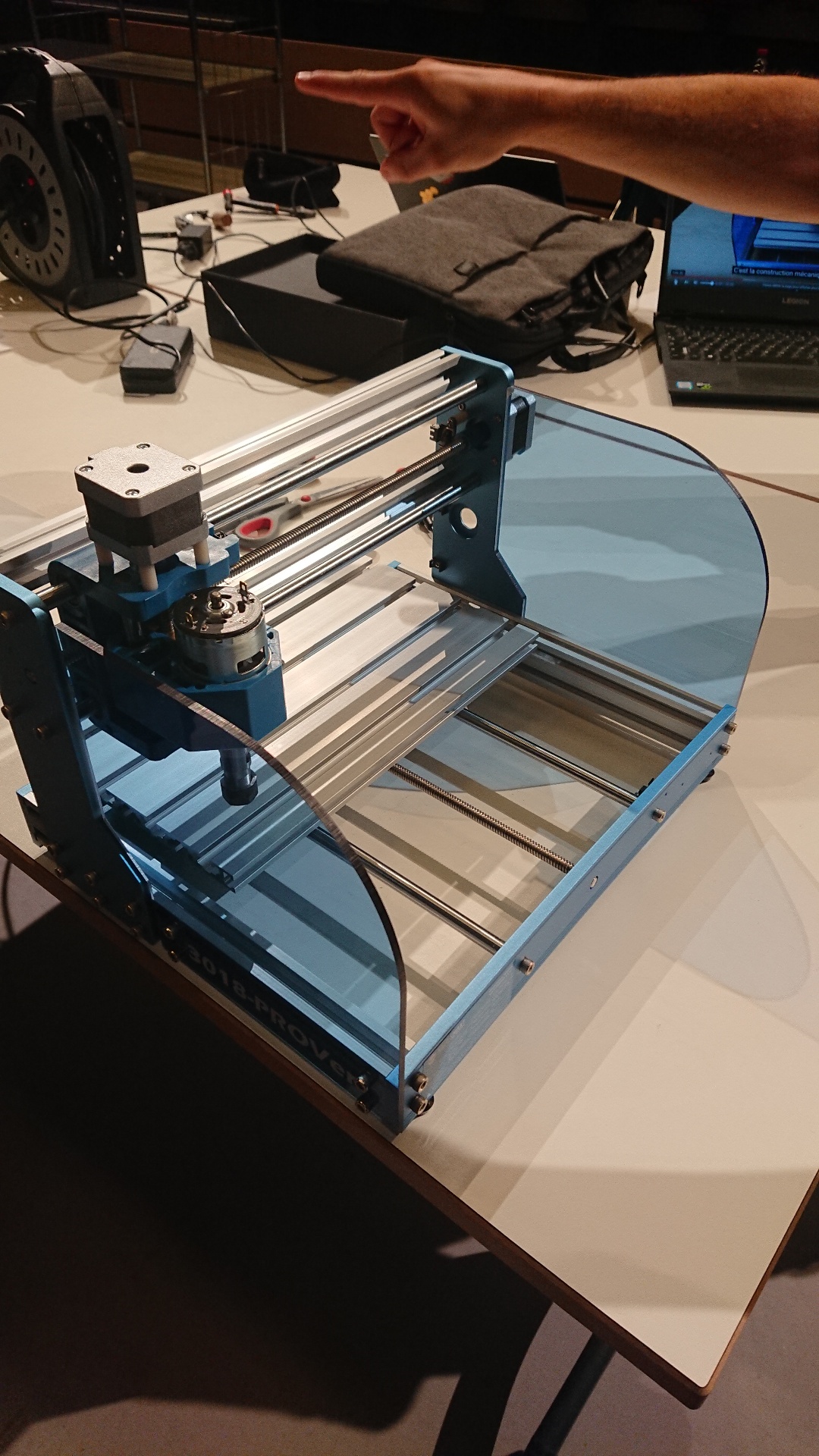

Montage complet

Ensuite le câblage :

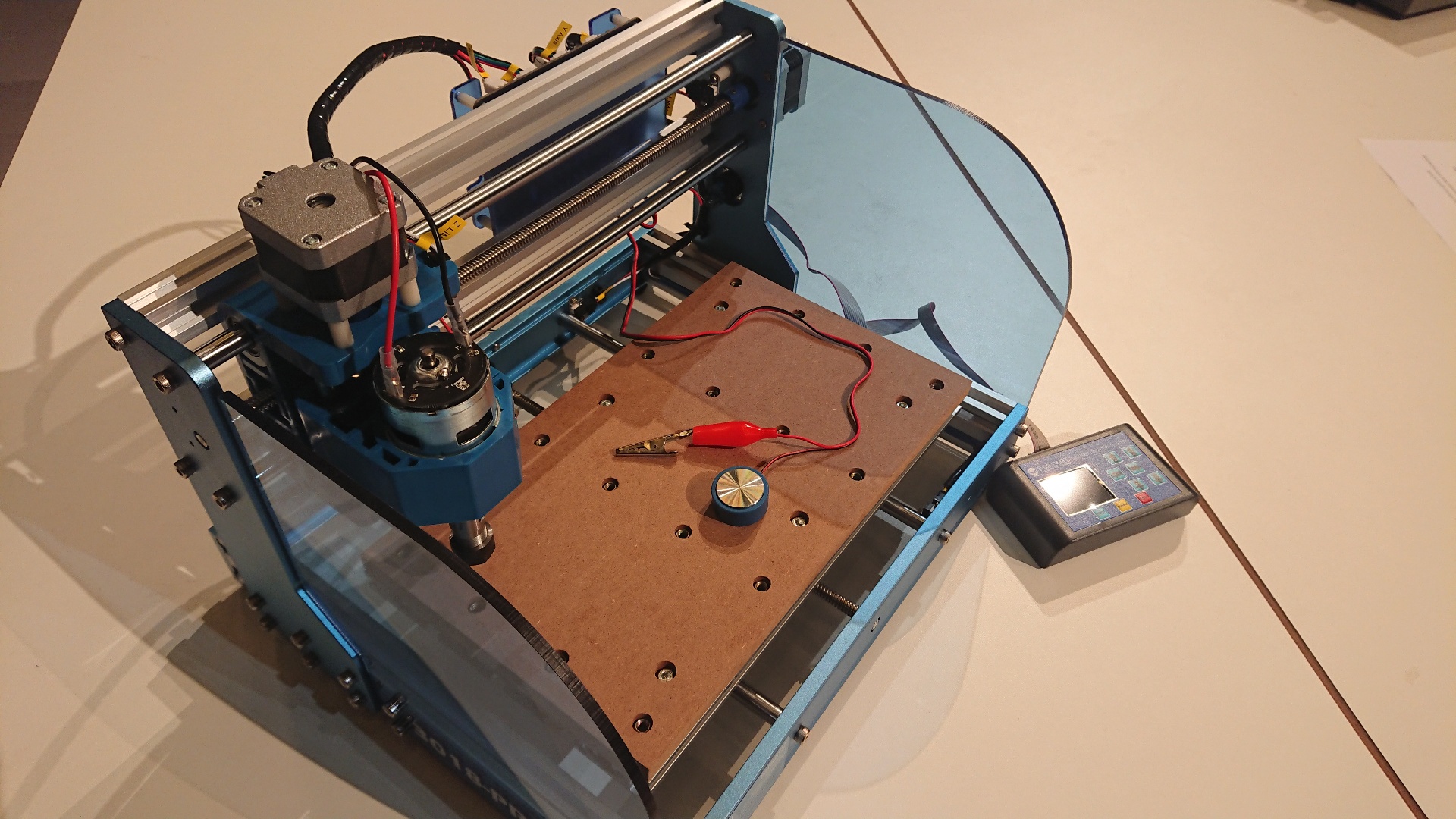

Le résultat complet avec la planche martyre et l’écran de contrôle :

la Fraiseuse CNC Genmitsu 3018 Prover est montée
la Fraiseuse CNC Genmitsu 3018 Prover est montée avec son palpeur et l’écran de contrôle

Paramétrages

Le Calibrage, ça va être chaud, on va mettre les mains dans le g.code (non, ce n’est pas sale)

Une fois le « Probe » (la sonde), le point 0 de référence X, Y, Z, Le point de départ X, Y paramétrés (voir vidéo précédente), on peut attaquer d’autres calibrages avancés (optionnels) tel que le nivellement du plateau, la vérification des moteurs pas à pas ou encore la perpendicularité du plateau.

Usinage

Dernière étape : On fixe la planche de CP à usiner (contre-plaqué de 10 mn) et on fixe la fraise au collet au bout de la broche (si ça visse pas c’est que le collet est à l’envers #noob)

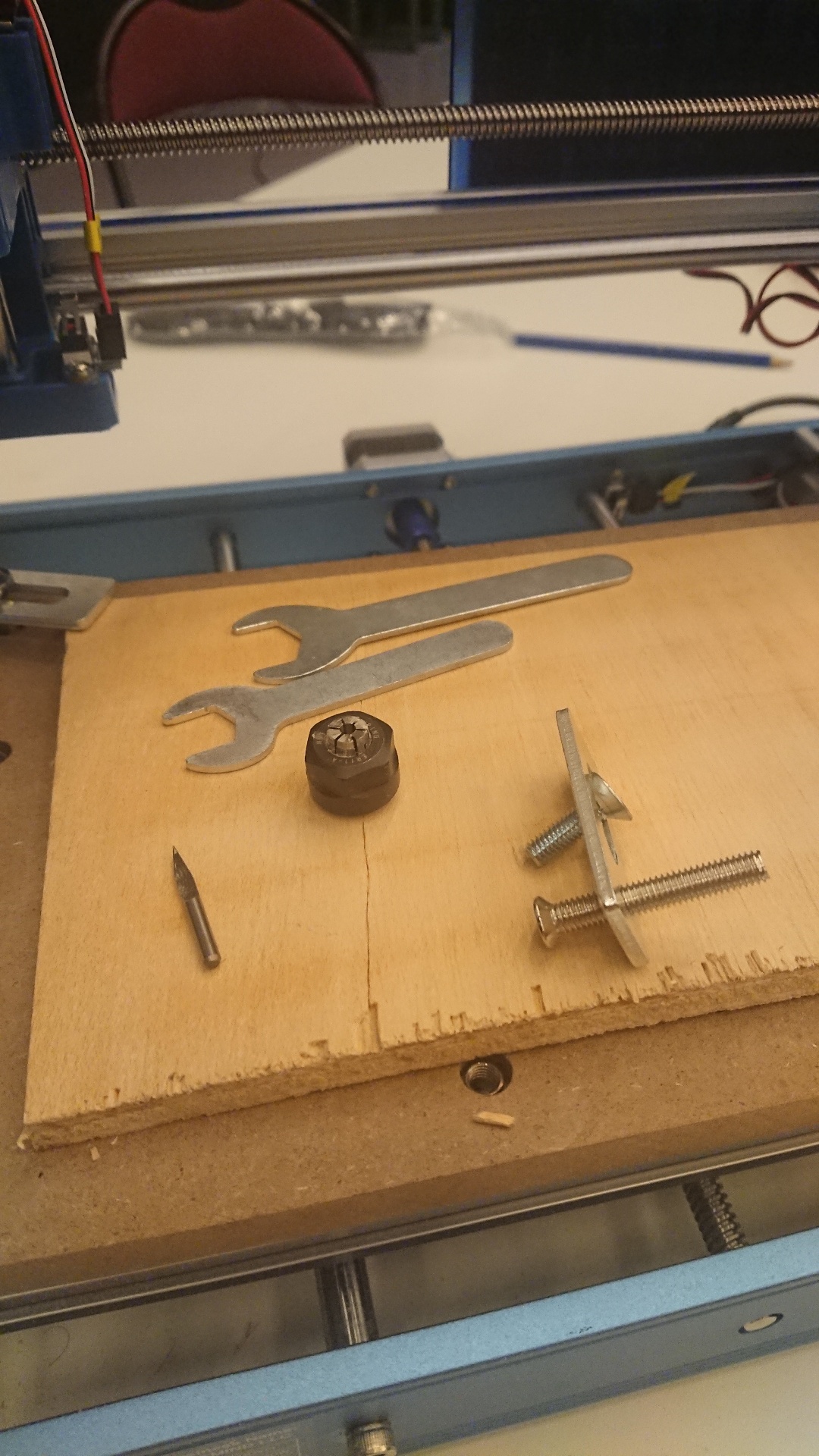

la fraise, le collet, les deux clés et une patte d'attache
La fraise, le collet , les deux clés pour serrer et l’une des 4 pattes de fixation

Prêt ?

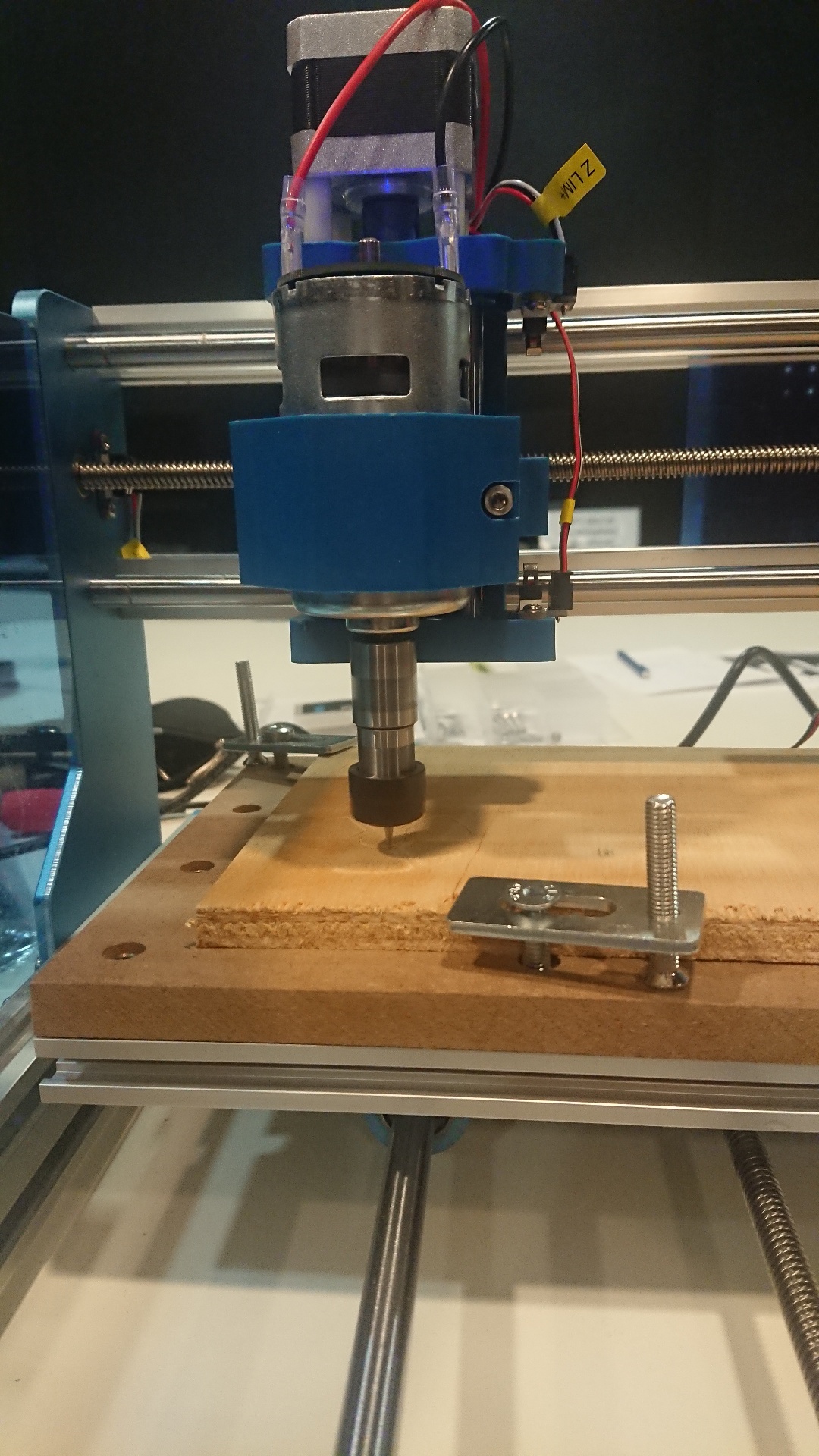

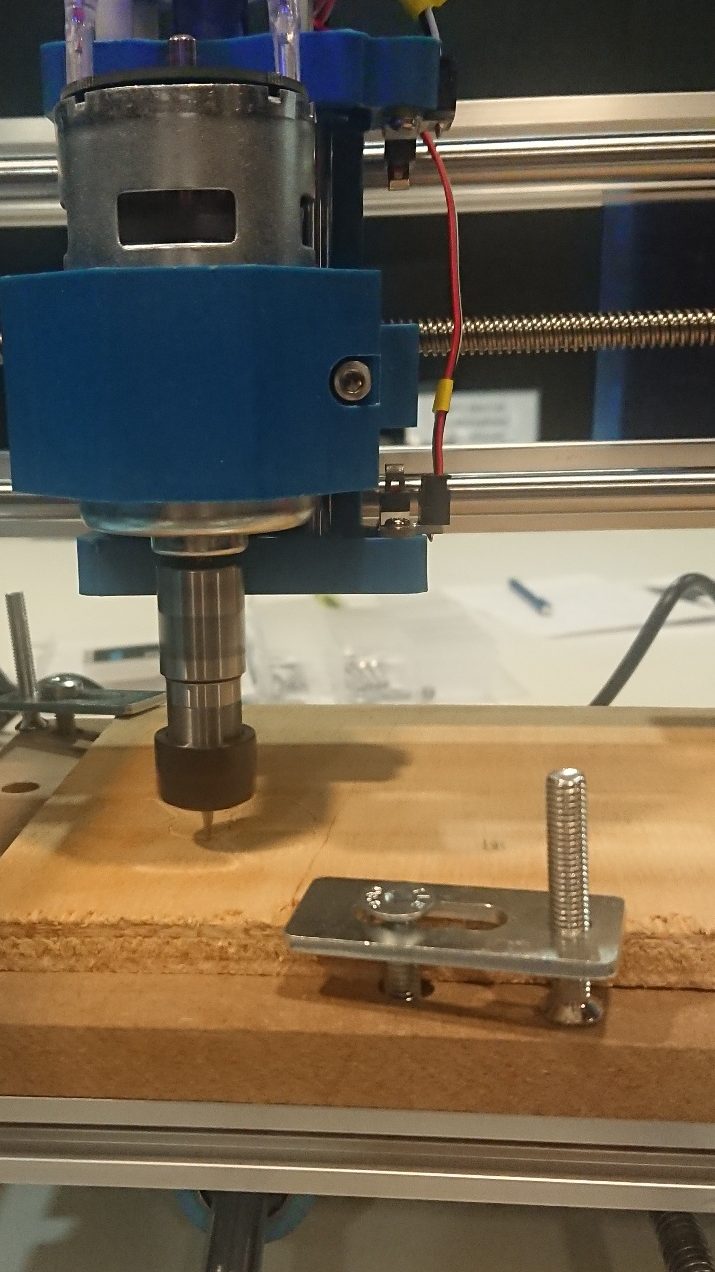

la fraiseuse est prête pour l'usinage

C’est parti !

Ceci est très satisfaisant !

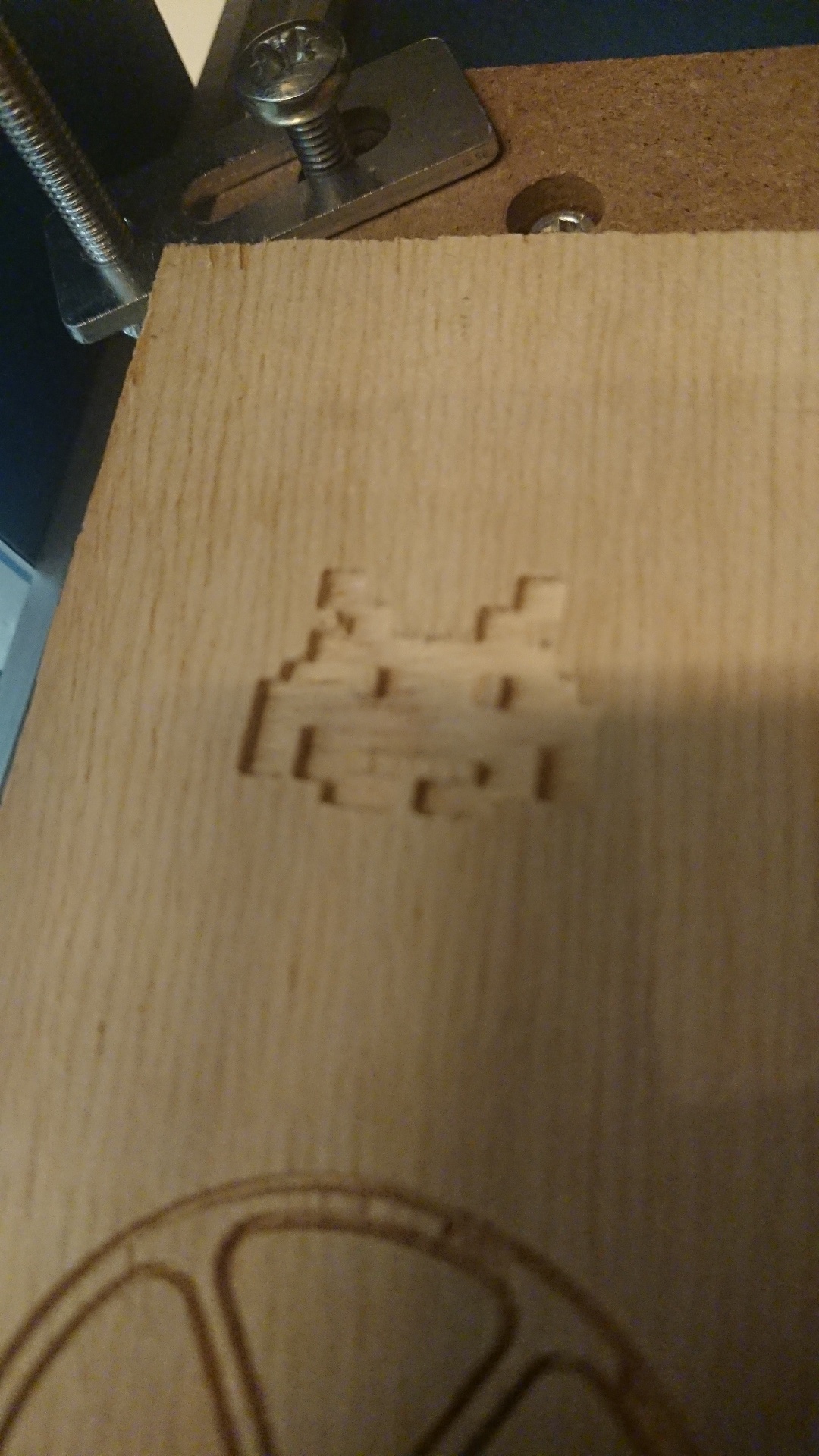

Résultats des deux 1ers fraisages

un Space invaders en poche et une roue en incise
C’est modeste mais c’est un début !

Logiciel GRBL Candle

Le logiciel GRBL Candle permet de piloter notre fraiseuse directement depuis l’ordinateur (via USB) (tests en cours)

Découvrir GRBL Candle

Logiciel EAsel

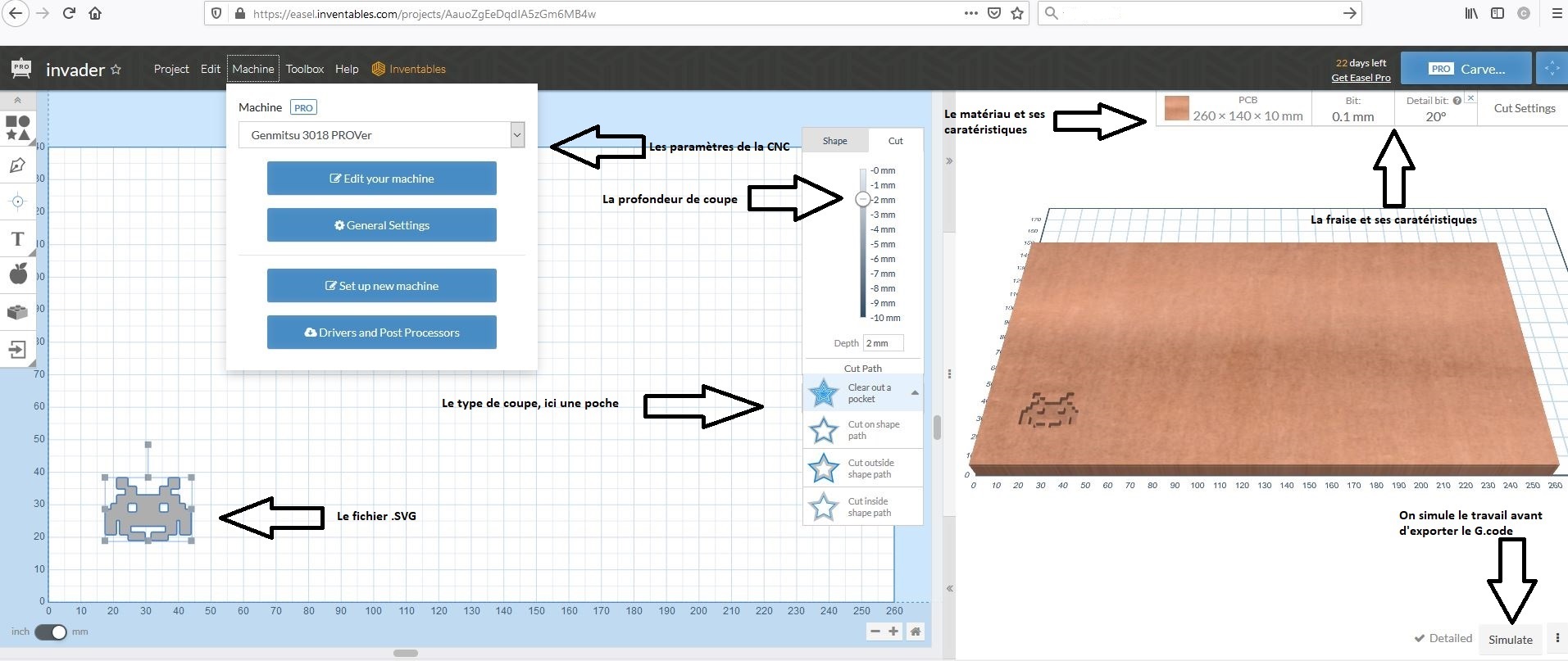

Pour créer le g.code qui donne les instructions à notre CNC, il va falloir transformer un fichier .SVG (image vectorisée) en g.code. Le logiciel Easel est accessible directement en ligne sur le site Inventables.

Découvrir Easel

utiliser Easel

Focus sur les fraises :

Le choix de la fraise est crucial, cette vidéo nous aide à nous repérer :

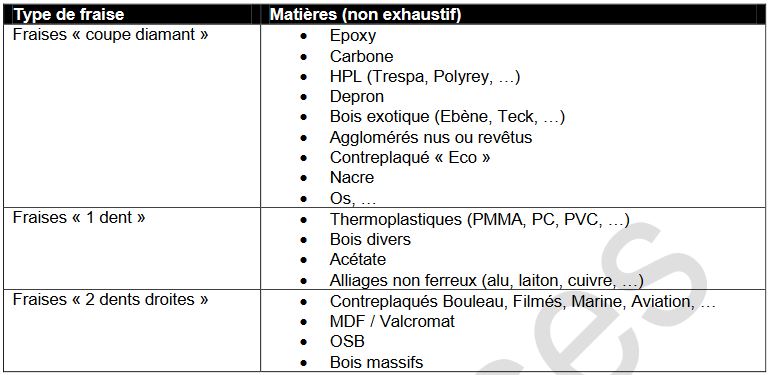

Tableau comparatif par matériau :

Nous, nous avons :

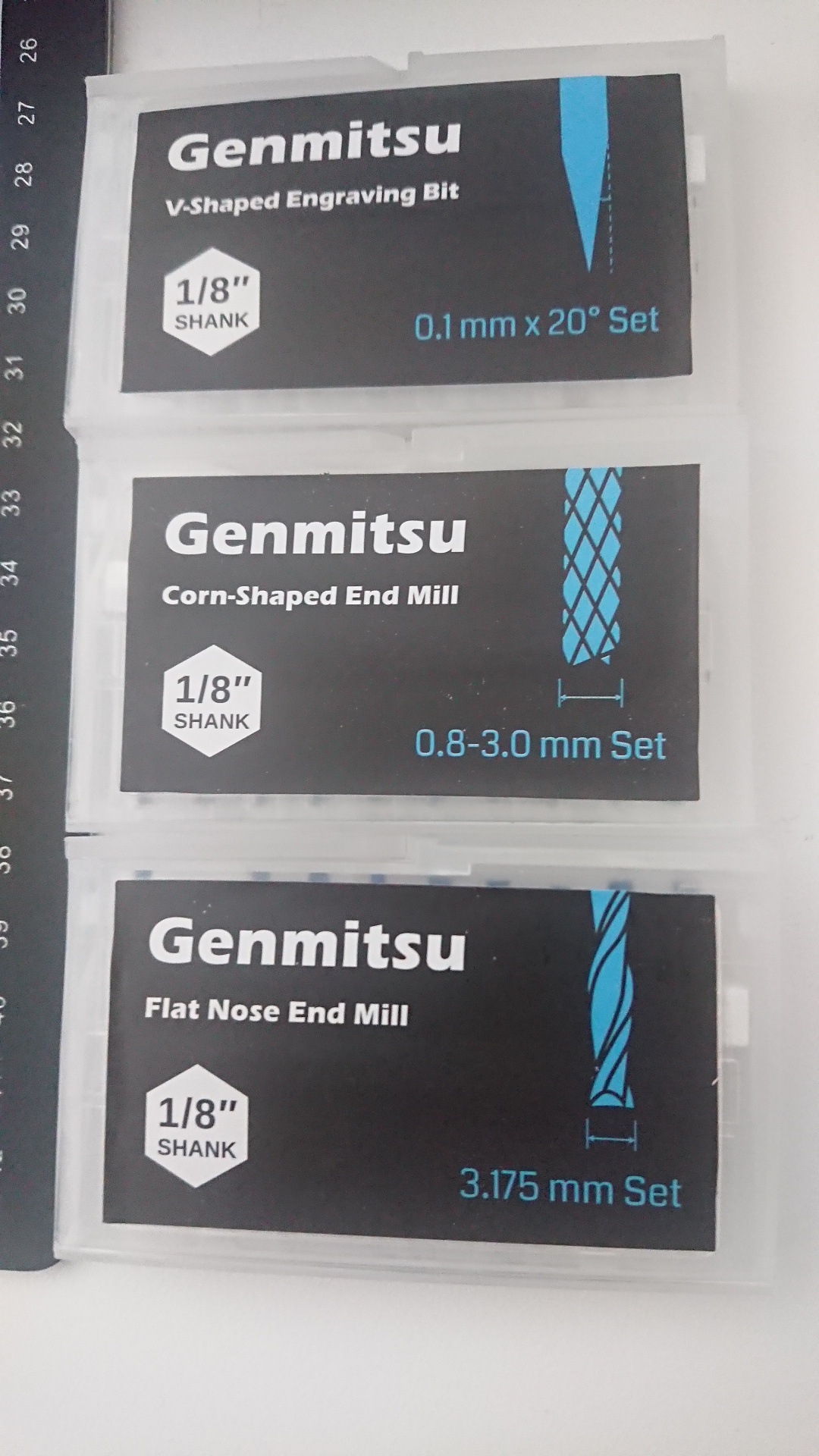

Des fraises : Une dent en V 20%, deux dents droites et à bout de nez

Les liens :
