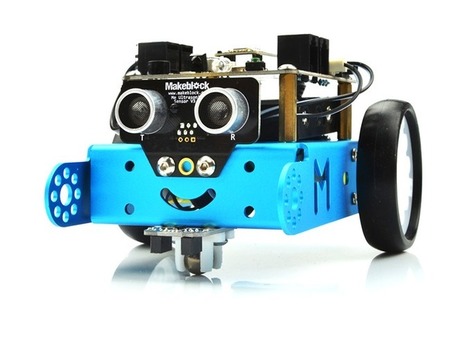

Présentation du Robot Mbot de Makeblock
« Je suis doté d’une carte électronique programmable. Celle-ci peut être programmée grâce à un ordinateur soit par fil ( port USB ), soit par Wifi ou par Bluetooth »
On utilise au choix le logiciel « Mblock » ou l’application tablette Mblock Blockly pour créer mes programmes. Le langage graphique utilisé est semblable à Scratch. https://scratch.mit.edu/
Robot mBot j’interagis avec mon environnement en fonction du programme qu’on m’ implante. Pour cela, je suis capable de collecter des informations grâce à mes capteurs et de réaliser des actions grâce à mes actionneurs. »
Actions et actionneurs :
– le robot de base, est capable de se déplacer : il est équipé de deux moteurs indépendants reliés chacun à une roue motrice.
– il peut émettre des sons grâce à un buzzer.
– il peut émettre de la lumière grâce à 2 DEL 3 couleurs (RGB) dont la couleur est paramétrable.
-d’autres actionneurs peuvent être branchés en option (afficheur 128 led, motoréducteur, blocs 4 led, afficheur 7 segments… )

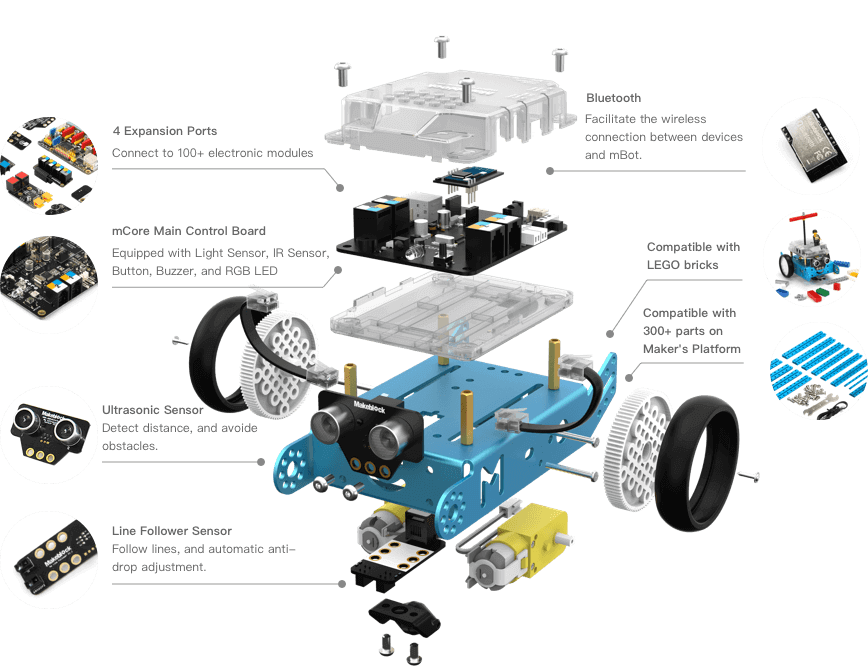

Boutons et capteurs :
Pour interagir avec son environnement et y recueillir des informations, on retrouve sur le robot :
-Un module Bluetooth
– un module Wifi qui permet de recevoir les ordres émis par l’ordinateur. (option)
– un capteur de luminosité qui le renseigne sur la luminosité ambiante.
– un module à ultrasons qui lui permet de « voir » les obstacles à l’avant et d’en connaître la distance.
– un module de suivi de ligne au sol à infrarouge.
– un bouton paramétrable pour plus d’interactions.
– un bouton de mise sous tension.
– d’autres capteurs peuvent être branchés en option (humidité, flamme, fumée, gyroscope…)
Les sites officiels
Présentations Vidéo
le robot éducatif Mbot
Apprendre à avancer reculer
Les logiciels

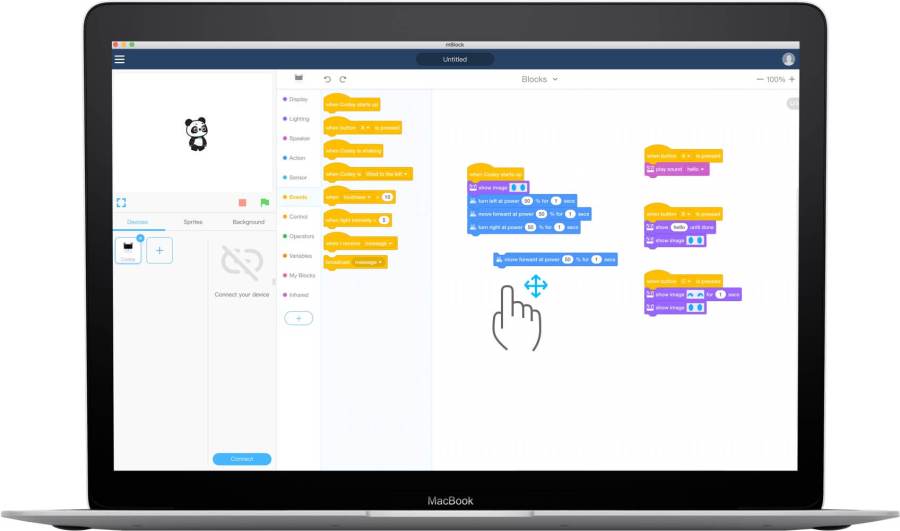

Le logiciel Mblock V.5 (janvier 2019) PC, MAC et Mobile (A partir de Scratch)
Téléchargez le logiciel Mblock
Mblock :
L’appli IOS ou Android MBlock
Téléchargez l’application Mblock

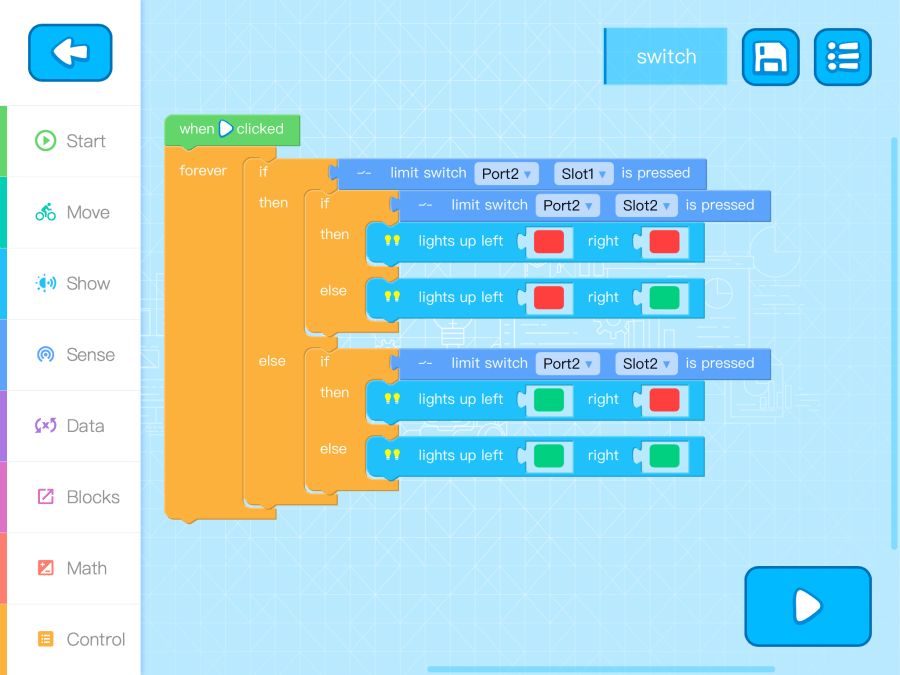

L’appli Blockly
Téléchargez l’application Blockly
Les ressources, séances, tutoriels, soluces (Cliquez ici)

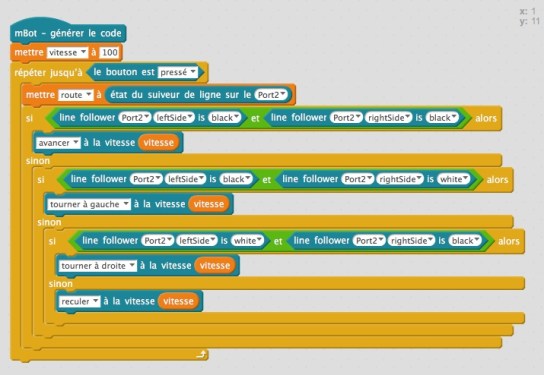

Exemple 1 MBlock le suiveur de ligne :
Exemple 2 Mblock le Labyrinthe :
Exemple 3 App Mblockly Sumo Bot Battle
Téléchargez le tutoriel en version PDF ici–> tuto_mbot_mblock_blockly
