Les Bibliomakers Saison 2 Ep.2

Du prototypage à la production finale

IMG_20181012_130737_774

Nous avions laissé nos bibliomakers avec une belle maquette du futur module d’ateliers DIY en bibliothèque.

DSC_0594

Il est temps de passer à la phase de production ! Direction les ateliers Draft (Paris 18ème) Au programme de cet épisode 2 :

  • usinage des éléments du Minibibliofab à la CNC
  • post-production (ponçage, découpe des angles)
  • modélisation 3d des accessoires (support porte, hublot)
DSCPDC_0003_BURST20181012095928464_COVER

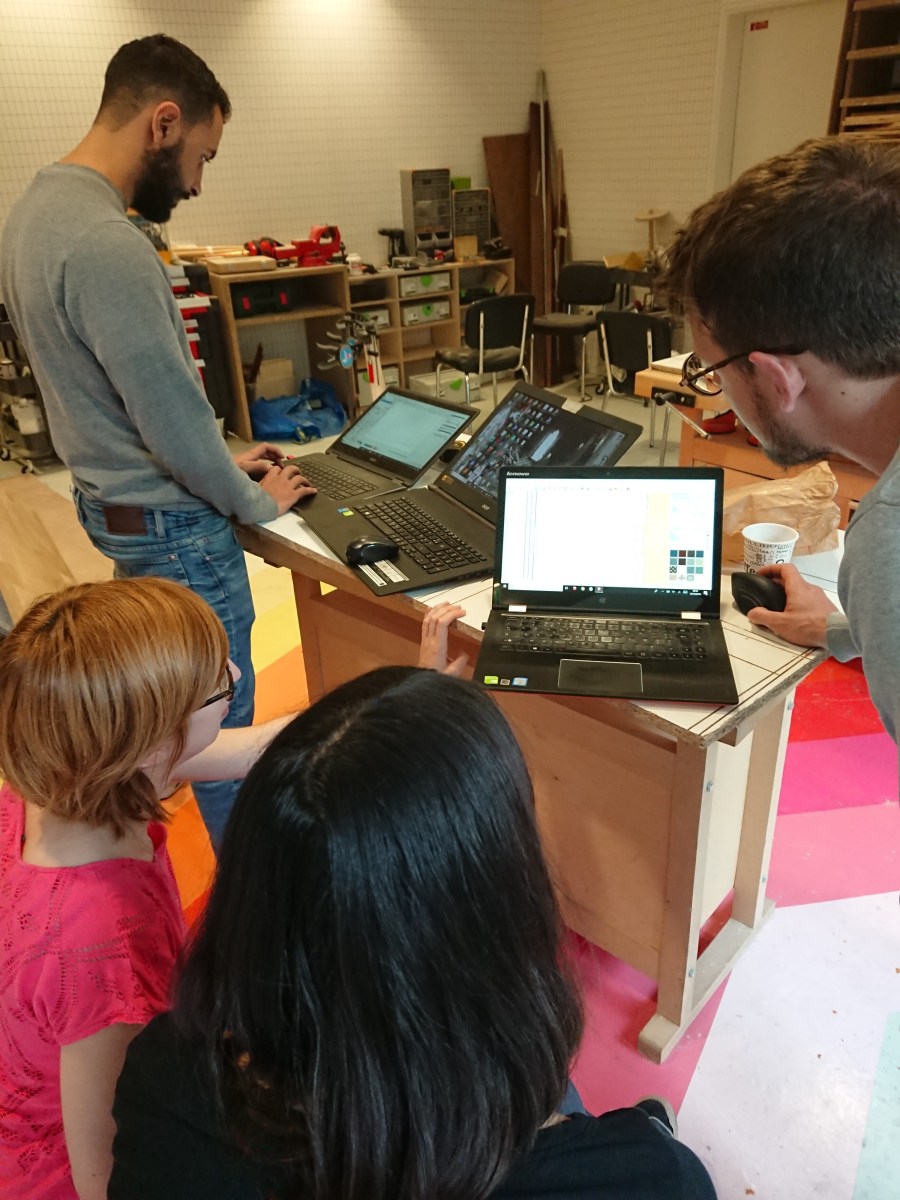

Préparation des fichiers d’usinage

1-USINAGE

Pour réaliser l’usinage à la CNC aka fraiseuse numérique nous recevons l’aide d’un des membres du staff de Draft car la manipulation de cette machine impressionnante nécessite, vous vous en doutez, une formation et un savoir-faire important.

Le fichier .skp du module est traité par un logiciel (le nom m’échappe) qui va transformer le fichier vectorisé en instructions de déplacement de l’outil de la machine (axes X,Y,Z) il faut gérer en particulier les différentes profondeurs de coupe.



«  » »Le bruit des moteurs, du système pneumatique, de l’aspiration… Donne une certaine ambiance sonore ! » » »



DSC_0566

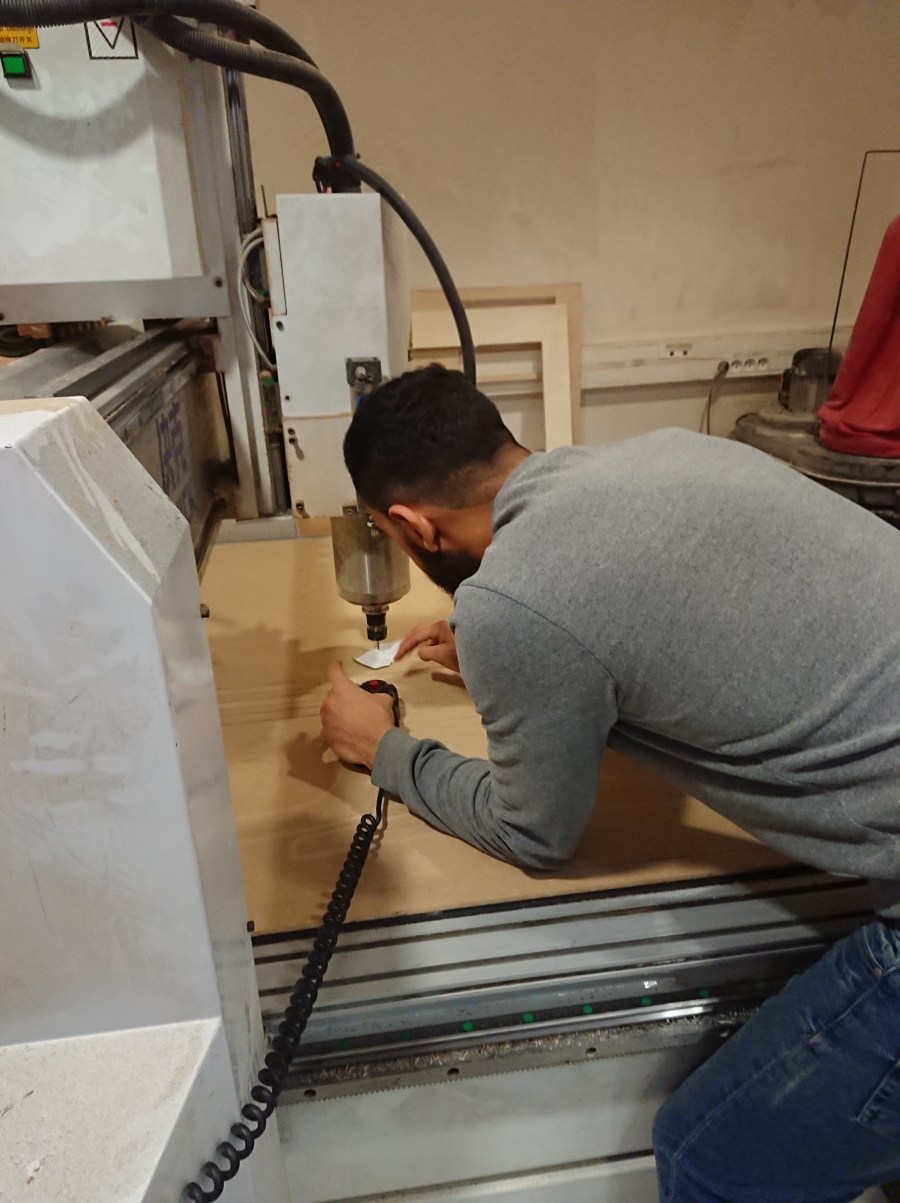

Comme pour une imprimante 3d, il faut faire le point 0 de l’axe Z avec un petit papier entre le support et la mèche de l’outil.

DSC_0559

Nous allons usiner 4 belles plaques de bouleau (oui l’arbre) de 2500 cm X 1220 cm. C’est parti !

Le tableau de bord de la CNC en chinois peut rebuter les plus téméraires d’entre nous !

  • Modèle de la machine : UD-481
  • Taille du plateau : 2500 x 1220 mm
  • Matériaux acceptés dans la machine : Bois, métal fin non ferreux, plexiglas, mousse.

2- Post-production :

Et voilà le résultat, on passe au ponçage et à la découpe à 60° d’angle de certaines planches du module. (voir épisode 1 saison 1)

FB_IMG_1539360648899

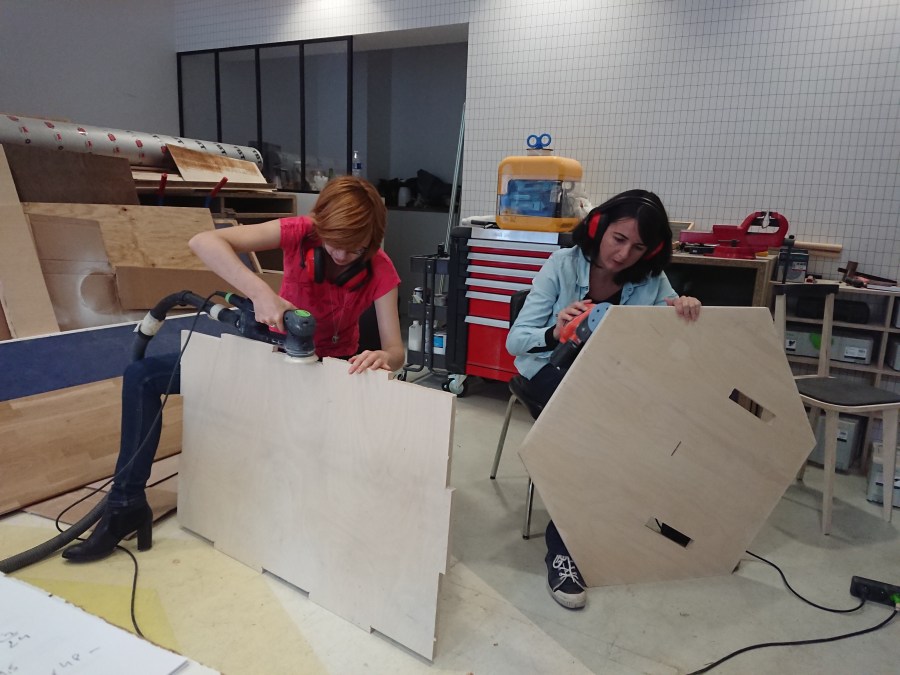

Le ponçage permet une finition nickel ! Pas d’écharde pour nos futurs usagers !

DSCPDC_0003_BURST20181012120214330_COVER

Allez il est tant de présenter la boite de transport du module minibibliofab, celle-ci servira également de table-établi pour les futurs ateliers.

DSC_0573

Et là, c’est le (mini) drame, une des planches a été usinée trop profondément 1.5 cm contre 0.5 cm pour la rainure intérieure … Il faudra trouver une solution… (on vous tient au courant)

3-Modélisation des accessoires

deux objectifs :

  • Réalisation du cadre du hublot de présentation
  • Réalisation d’une fixation pour le pied, support pour la porte

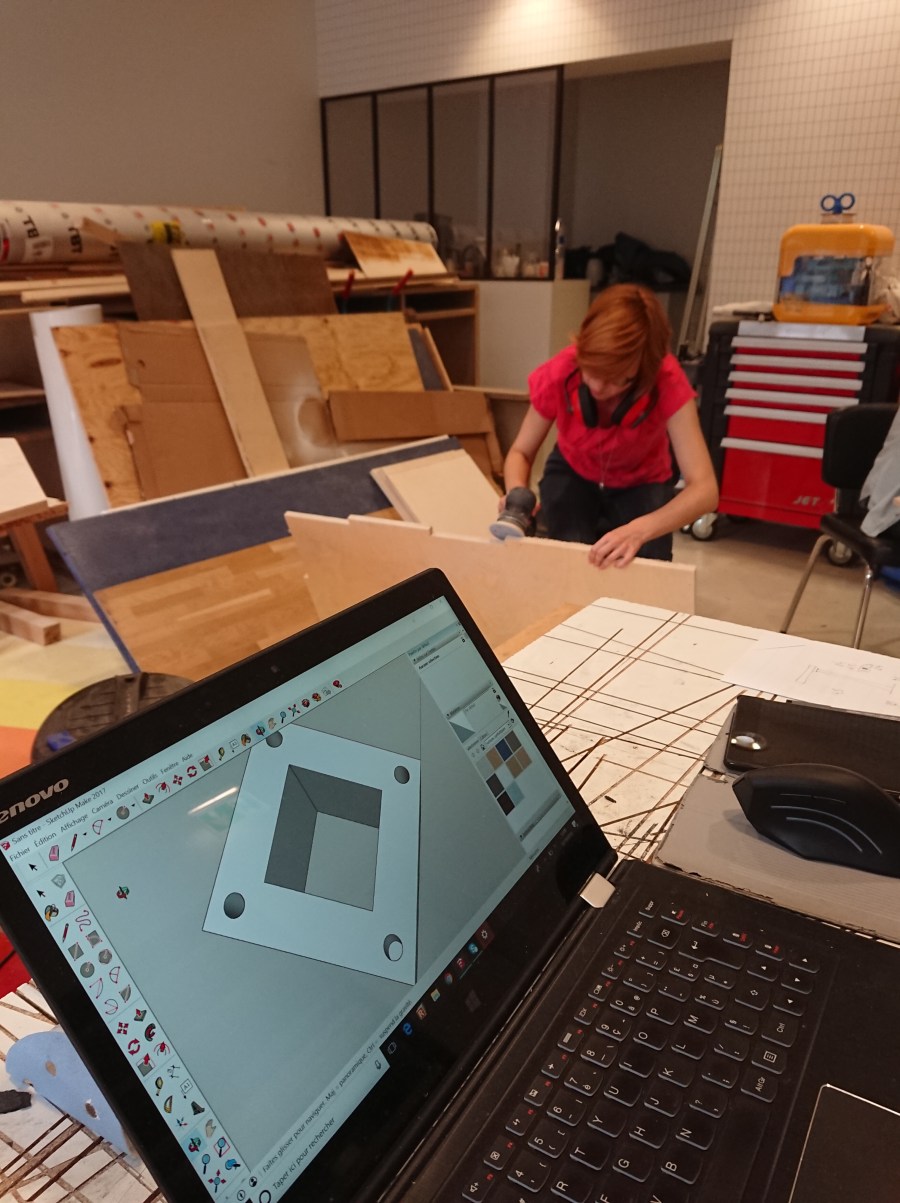

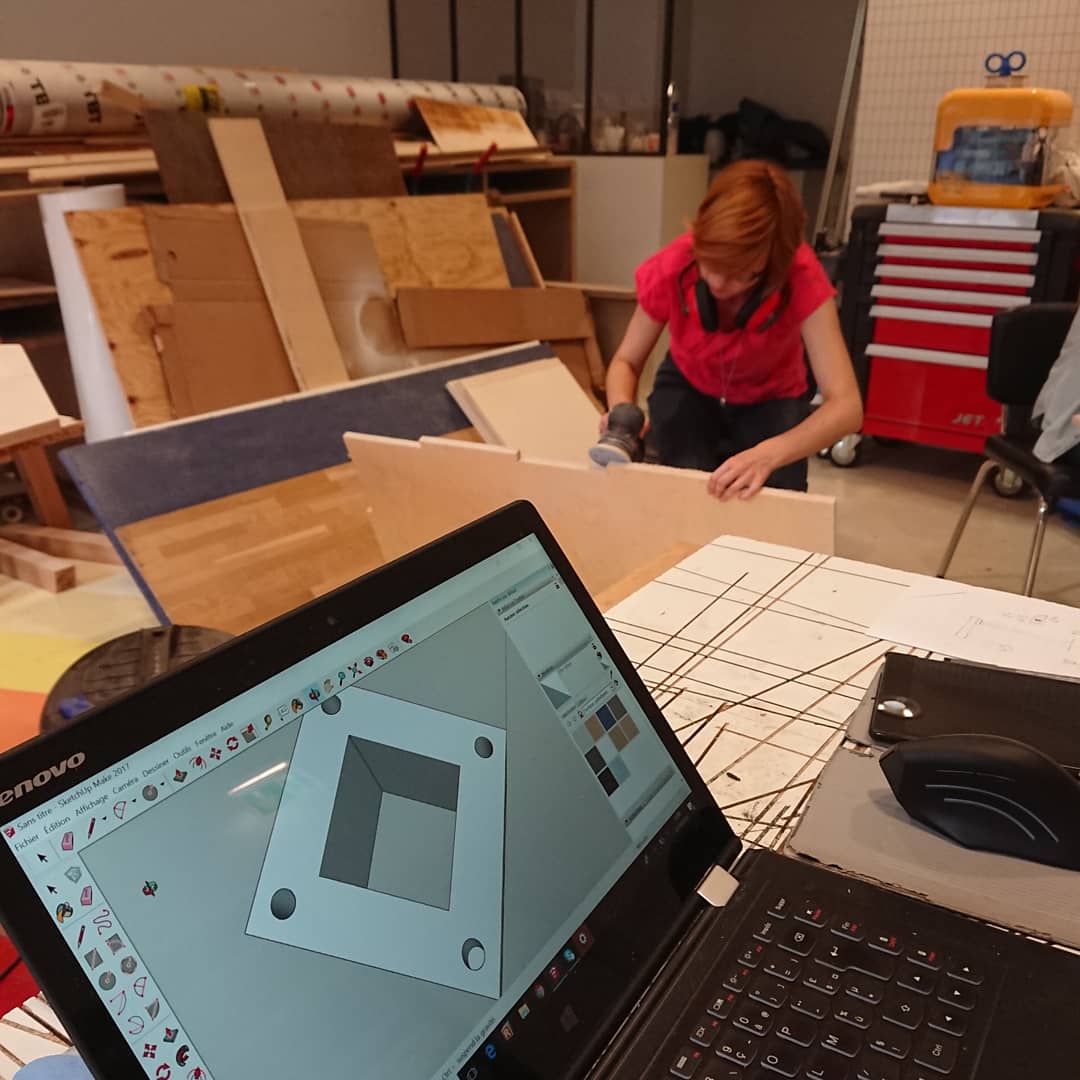

La modélisation est effectuée sur Sketchup, logiciel de prototypage (un peu complexe pour les « biblionoobs » que nous sommes, mais on s’accroche avec l’aide de Casimir !)

DSC_0569

Le fichier fixation est disponible sous CC by sur Thingiverse

le fichier hublot est disponible sous CC By sur Thingiverse

Merci et bravo aux Makers et aux Bibliomakers présent.e.s : Pamela (Bibliocité), Pauline1 & Cyrille (Médiathèque Duras), Casimir (Wheeldo), et le staff de Draft.

Prochain épisode : Le montage (coming soon !)
