Inspiration :

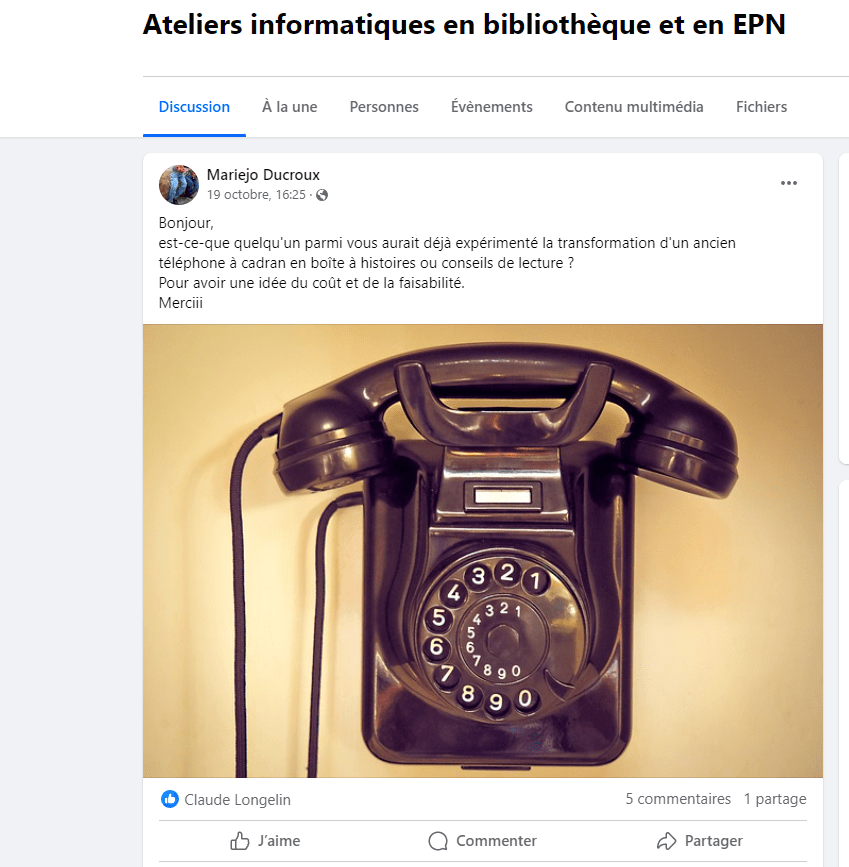

Une fois de plus, tout commence par une discussion collective :
On se lance ? Des pistes, des sources, des tutos rapidement :
- Une histoire au bout du fil https://unehistoireauboutdufil.fr/
- Et aussi
- Gaston https://xn--multipli-i1a.fr/fr/1-4/objets/gaston
- Jukebox Arduino avec un téléphone à cadran https://zettascript.org/projects/old-telephone/
- Des sources partagées sur Github :
- https://github.com/samy/une-histoire-au-bout-du-fil/tree/main/Archives/Boite_a_histoires_S63
- Et aussi :
- https://github.com/ThomasChappe/S63_Arduino
- https://github.com/revolunet/s63

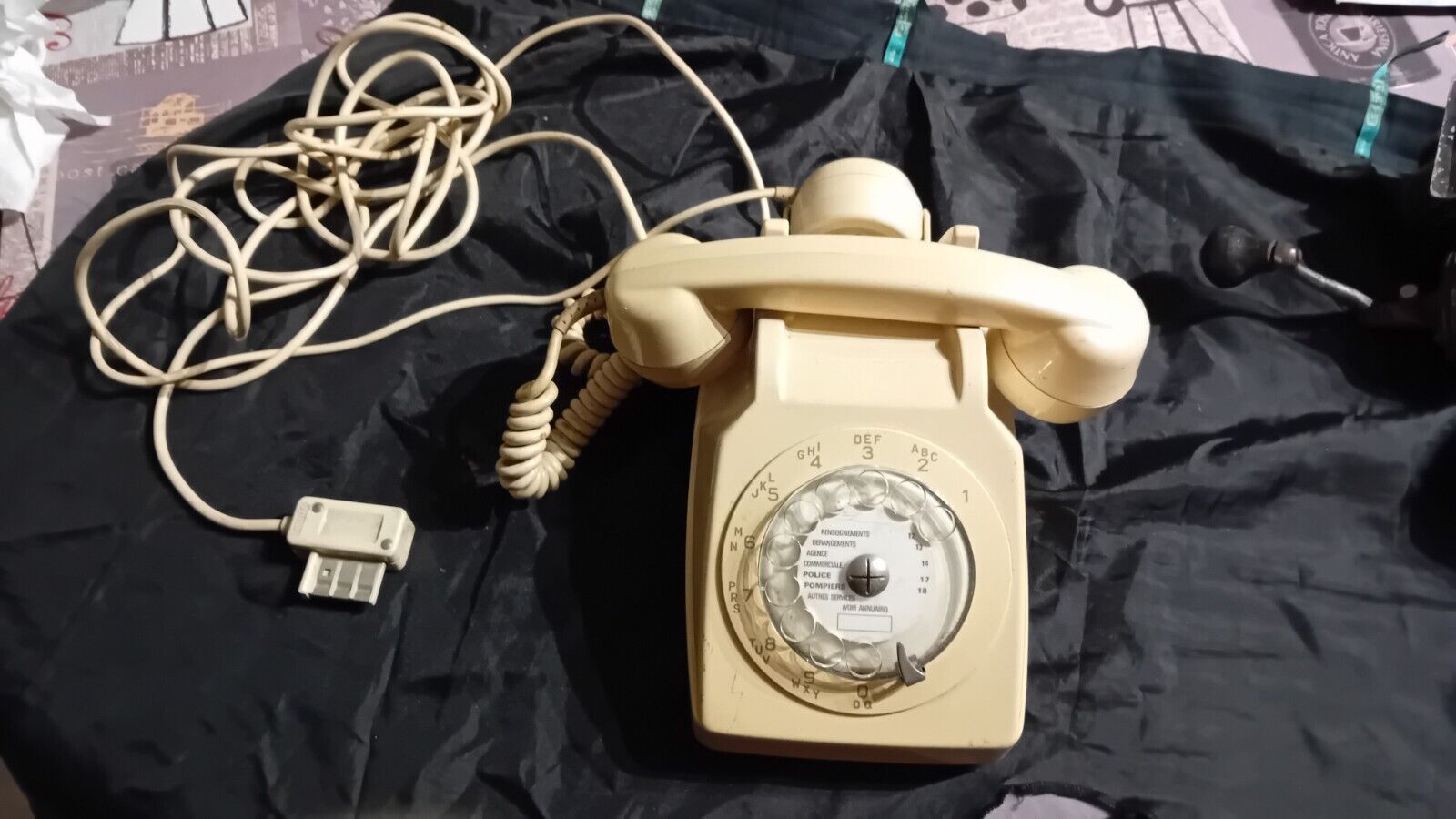

Trouver la perle rare:
Merci le Bon Coin (15 Euros)

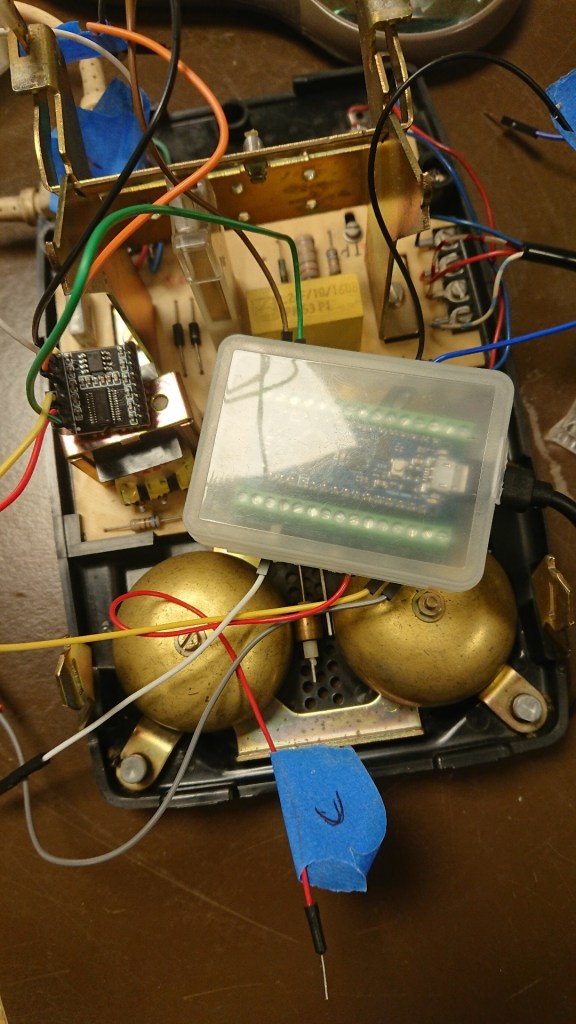

Réalisation :
La piste Arduino semble prometteuse
Matériel à rassembler :
- Un Arduino Nano (mais vous pouvez utiliser d’autres modèles sans problème, selon votre boitier)
- Un DFPlayer Mini et sa carte micro SD
- Une résistance de 1kΩ
Pré-requis avant utilisation:
Sur la carte micro-SD, créez un dossier nommé MP3 et stockez-y vos fichiers à faire jouer par le téléphone. Ils doivent être prefixés par un numéro à 4 chiffres, qui les fera correspondre au chiffre composé sur le cadran :
- 0001.mp3 ou 0001 – cequevousvoulez.mp3 pour le morceau 1,
- 0002.mp3 ou 0002 – cequevousvoulez.mp3 pour le morceau 2,
- etc

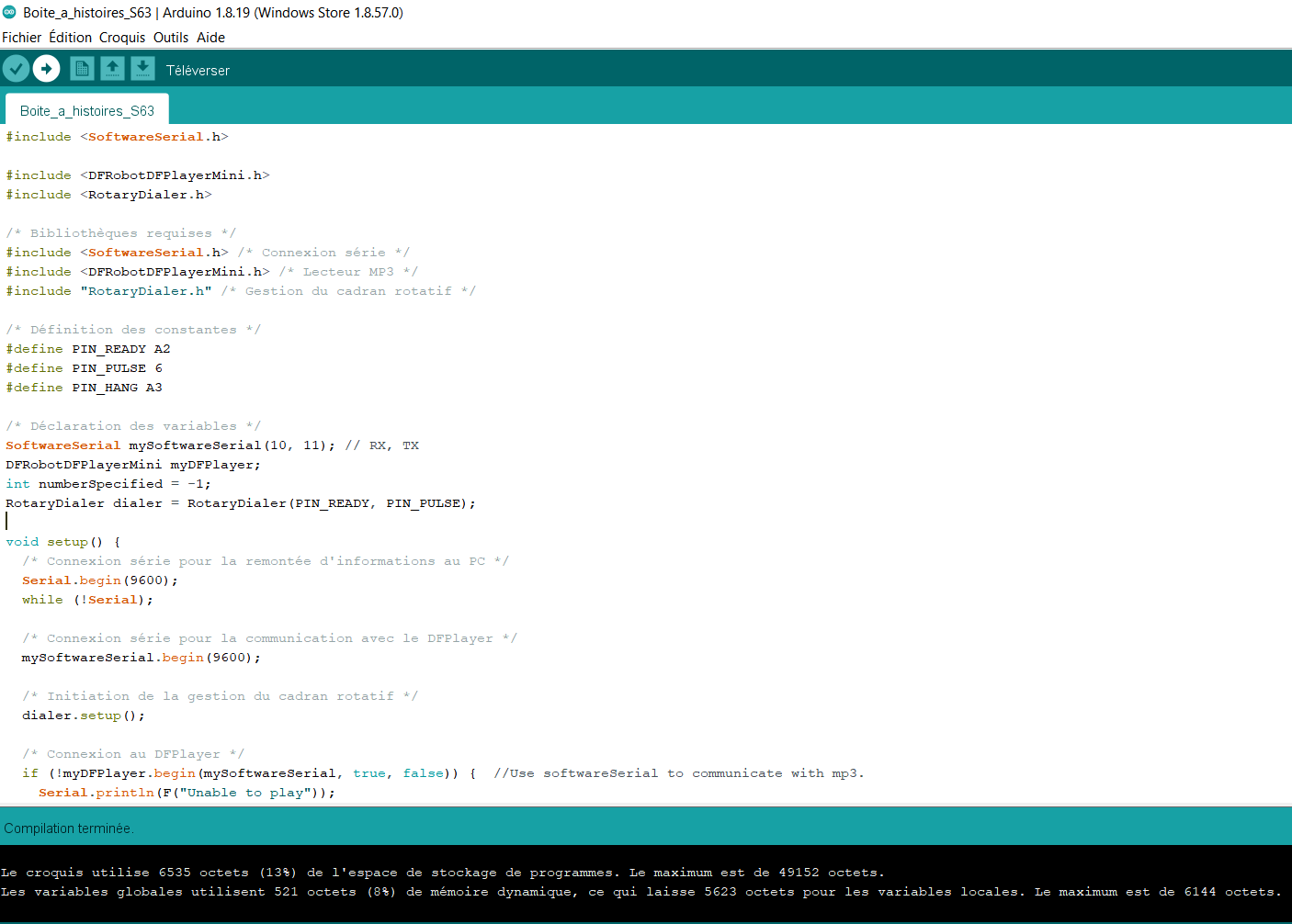

Le code Arduino:
Le code dispo sur le Github d’une histoire au bout du fil :
Il fait aussi charger et créer les bibliothèques (non natives) suivantes :
- DFRobotDFPlayerMini (installable via le gestionnaire de bibliothèques d’Arduino)
- RotaryDial, (téléchargeable sur Github et installable au format ZIP)
On charge tout ça dans Arduino , on compile ensemble sur notre carte Nano
Plan de connexion:
C’est parti ?

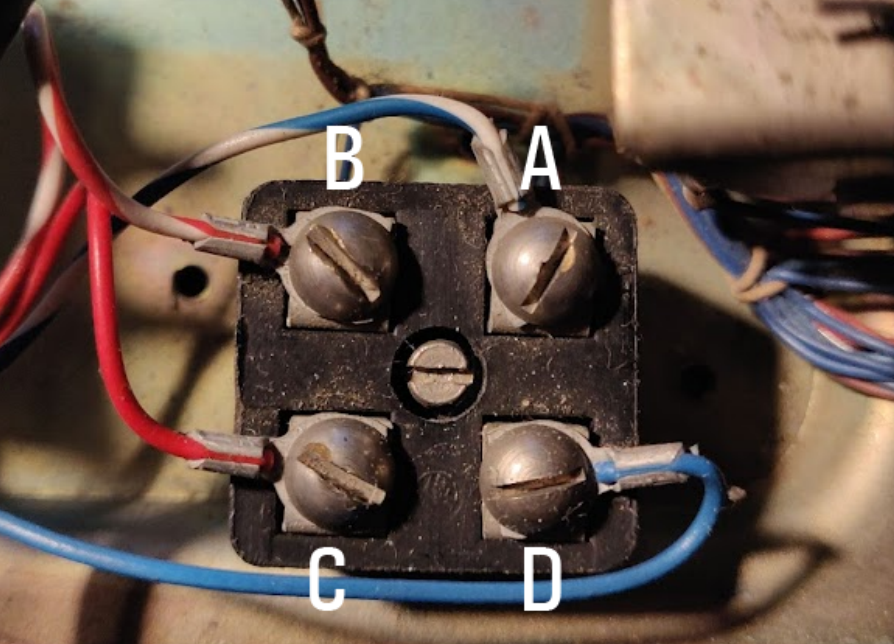

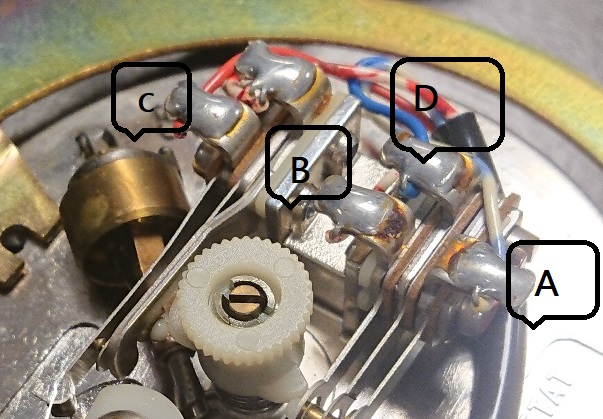

Liaison cadran – Arduino
| Couleur | Destination |
|---|---|
| Blanc-bleu | Port A |
| Blanc-rouge | Port B |
| Rouge | Port C |
| Bleu | Port D |
