Fabriquer une boite inutile

Quoi de plus utile qu’une useless box?

Nous mobilisons l’impression 3d et un peu d’électronique et d’Arduino. Un petit défi confiné en somme.

Côté outils :

  • 1 Imprimante 3D ou une découpe laser (possible en bois, carton, pâte à sel, PLA…)
  • 1 fer à souder et la soudure
  • pistolet thermique (ou sèche-cheveux hé hé)
  • colle chaude ou colle normale

Côté matos :

  • PLA (choisissez la couleur que vous aimez!)
  • 1 x Atmega328 NANO ou tout autre microcontrôleur clone Arduino de ce type
  • 1 x servo 9G ou Joy it
  • 1 x interrupteur d’alimentation (en option mais recommandé)
  • 1x interrupteur à bascule (Indispensable)
  • 1x support de pile 3x AAA ou 2x AA ou une batterie Lipo (4.5v)
  • Quelques fils électriques (et gaine thermorétractable)
  • 1 USB A/Mini B

La fabrication de la boite :

Les fichiers ont été récupérés sur le site Thingiverse pour la version PLA (comme souvent !) ou pour la version laser

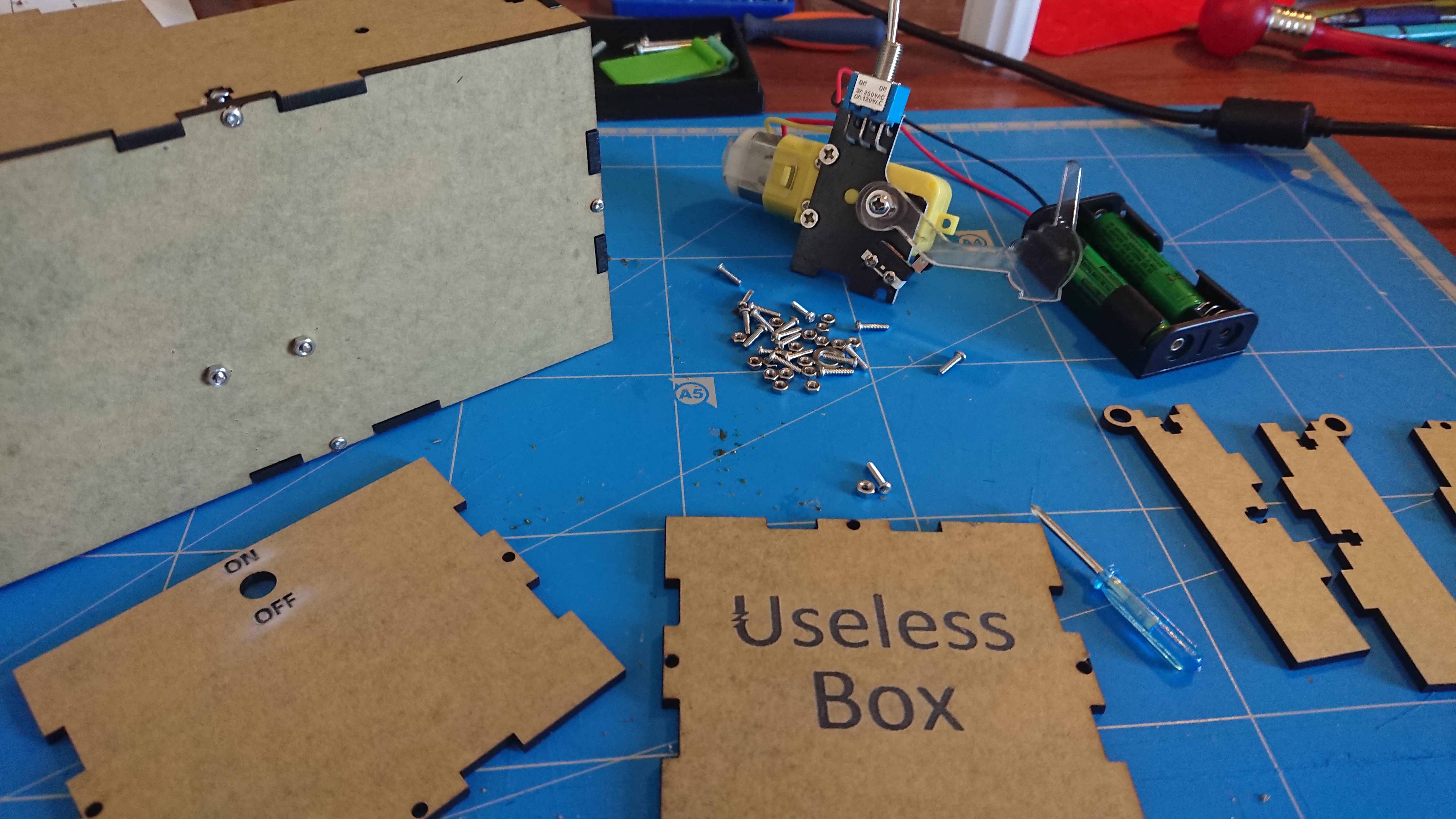

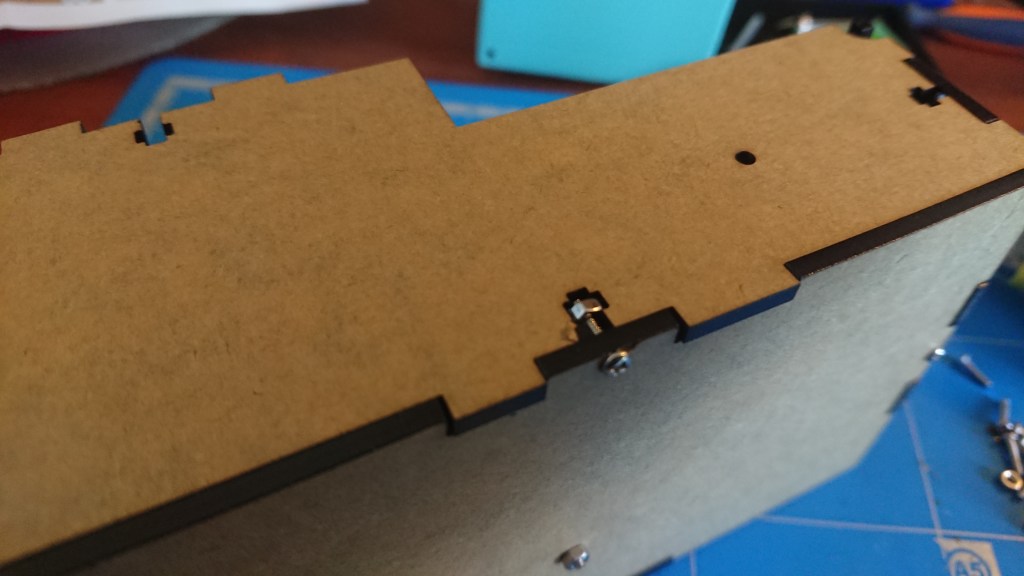

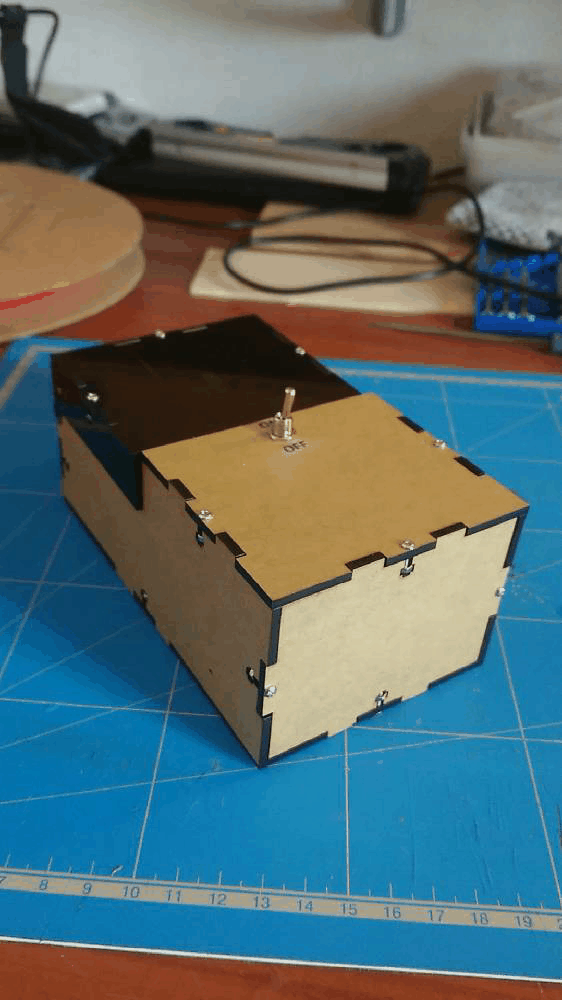

L’assemblage version laser

« Si tu as une idée de modélisation, vérifie toujours sur Thingiverse : Quelqu’un a sûrement eu la même idée que toi et en plus l’a partagée. » CC by CyrzBib

Version impression 3d
Et c’est parti pour 5 heures d’impression !

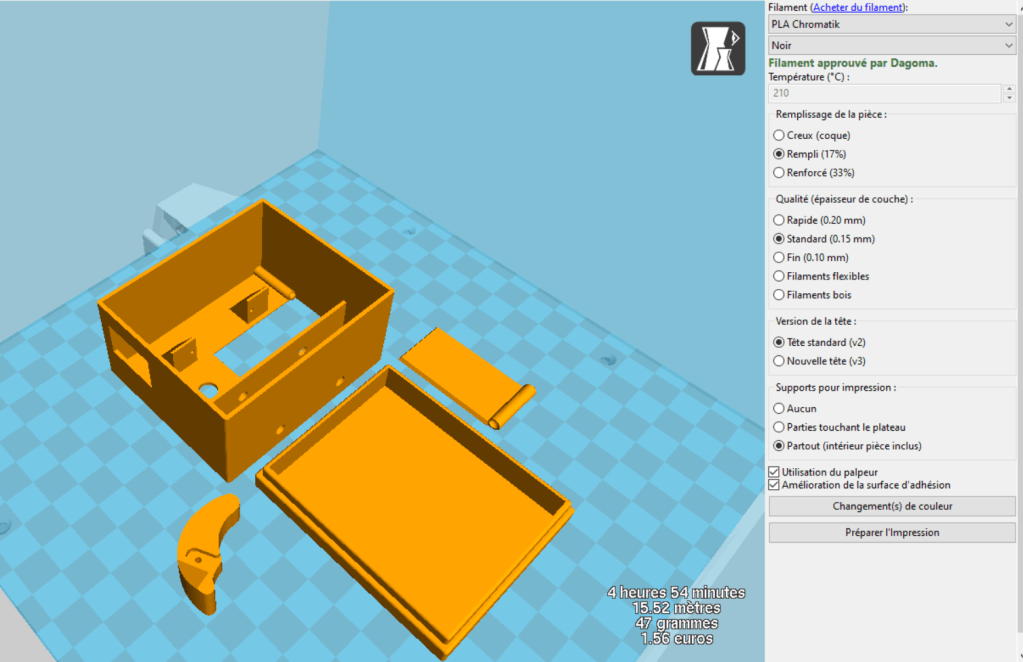

Voici mes paramètres d’impression :
  • Raft : aucun
  • Brim : oui
  • support: oui
  • résolution: 0,15 mm
  • remplissage: 17%
  • filament: PLA

Mon imprimante 3d Dagoma Discoeasy s’en sort pas si mal. J’ai juste auparavant légèrement modifié le système d’accroche du capot afin de le faire tenir avec deux visses de chaque côté. [le lien Tinkercad]

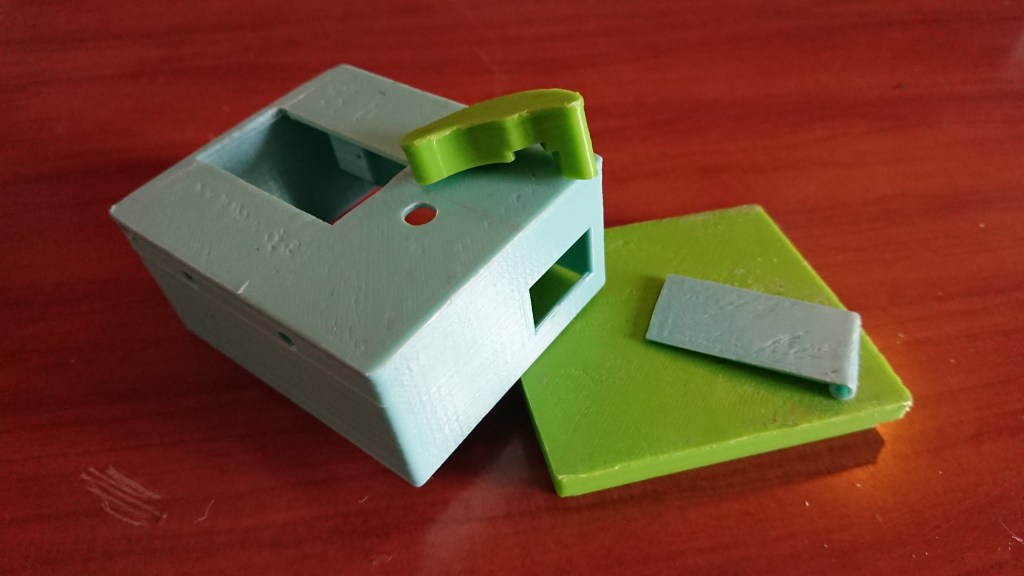

les 4 éléments de la boite imprimés en 3d.
Et voilà le travail

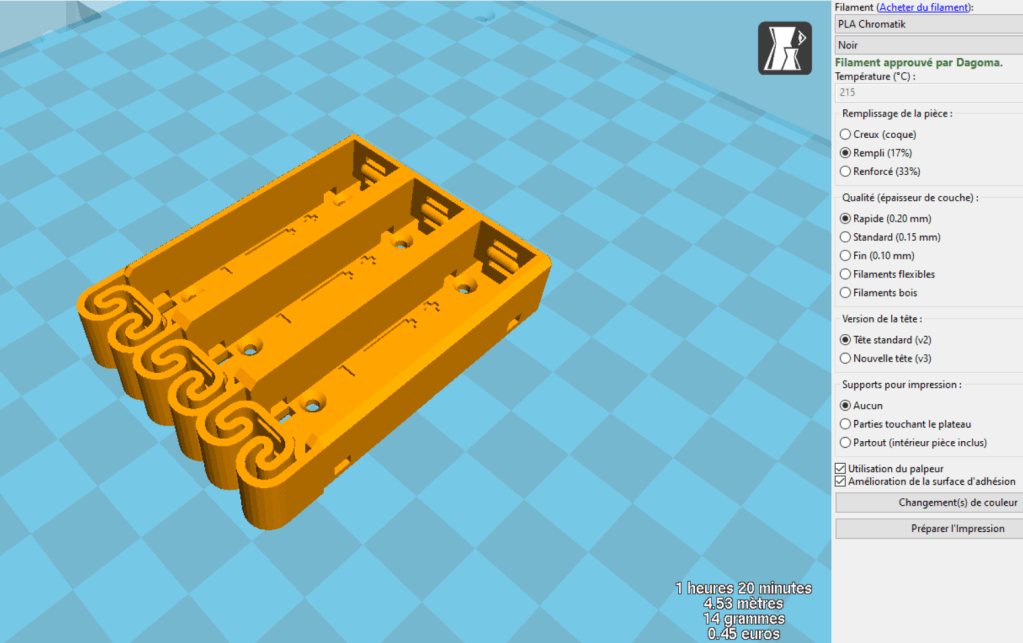

Nous imprimons aussi le support de nos piles AAA

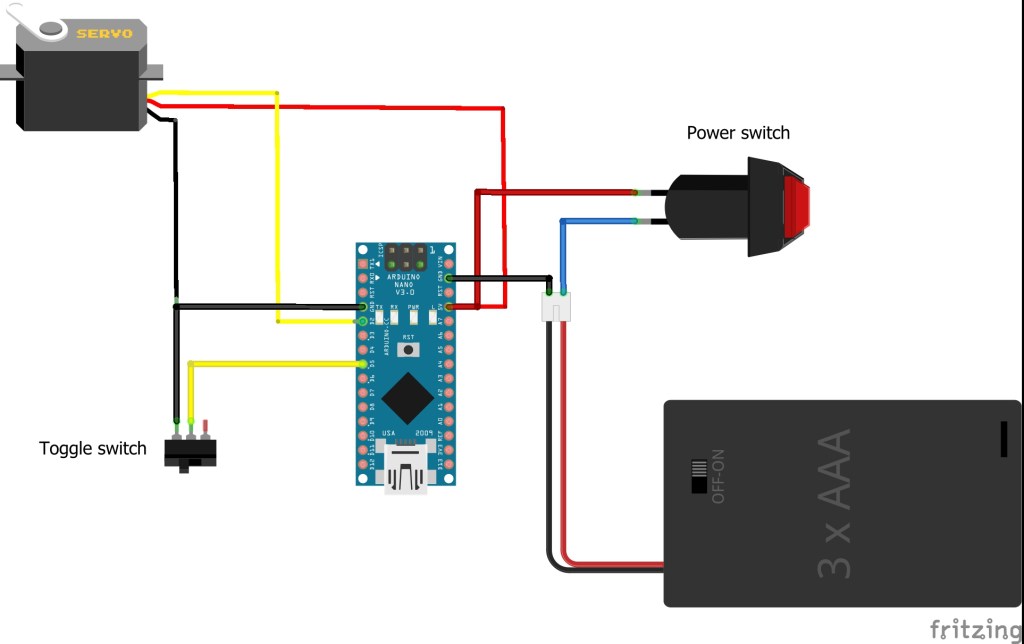

L’électronique :

La programmation pour faire tourner le moteur, à téléverser via Arduino sur la carte Atmega328 NANO

INSER photo uselessbox 3d final

Mes sources :

Si Arduino, la programmation et la soudure vous font peur ou que vous n’êtes pas équipé ou que… Bref, pas de problème des Kits existent. Cela permet de récupérer une mini carte électronique déjà soudée au switch. (je n’en ai pas trouvé autrement). J’ai finalement opter pour cette option car mon fer à souder, mes yeux et la carte Nano ne sont pas compatibles ^.

Useless box Diy kit
l’intérieur de la box
Useless box version laser kit

(A suivre)
