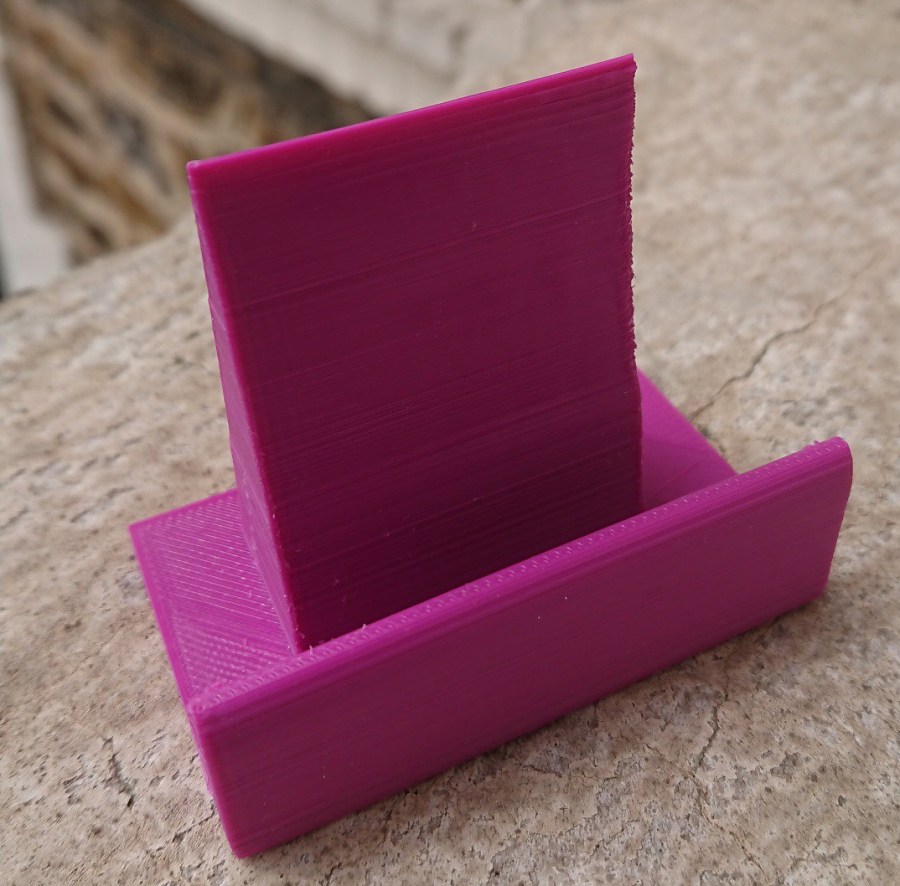

Il s’agit de créer un magnifique support pour téléphone et/ou Tablette avec Tinkercad puis de l’imprimer en 3D. Et oui indispensable, je le disais.
Ce tuto est l’adaptation d’un des cours du Mooc Impression 3d que je viens de suivre et réussir (avec brio… avec qui ?) Ce Mooc sur la plateforme FUN a été imaginé par l’Institut Nimes Télécom. L’idée est d’adapter ce MOOC pour les utilisateurs du Bibliofab.
L’objectif est de bien maitrisé toutes les étapes de l’impression 3d de la modélisation à l’impression 3d
Merci à Baptiste Gaultier pour le tuto que je reprends ici.Matériel nécessaire
- Votre ordinateur
- Une bonne connexion internet (l’outil Tinkercad a besoin d’être constamment connecté à Internet pour enregistrer vos modifications)
- Une souris (si possible avec 3 boutons et une molette)
Connexion à Tinkercad
Tout d’abord, connectez vous à tinkercad.com puis suivez les instructions suivantes :
- Créer un compte en cliquant sur le bouton S’inscrire en haut à droite de la page :

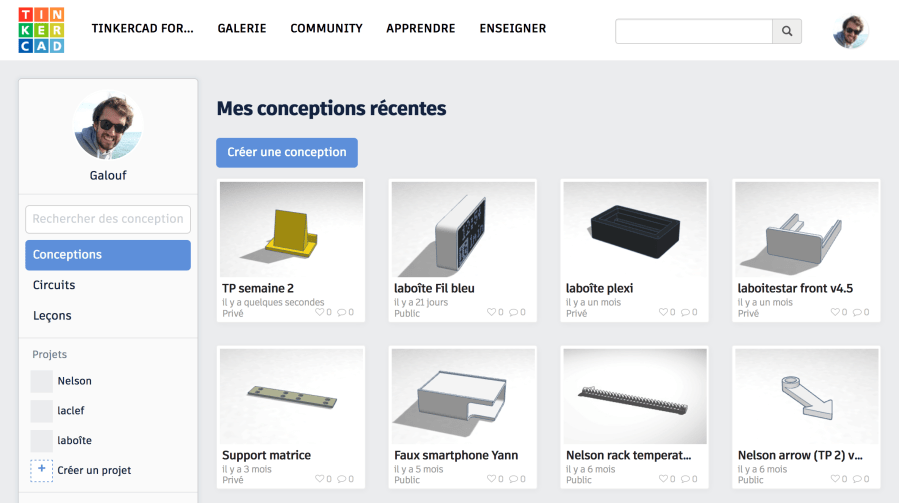

- Lorsque vous disposez d’un compte, connectez-vous avec le bouton Connexion. Vous devriez avoir une page qui ressemble à ceci :
Une fois que vous avez créé votre modèle, vous pouvez l’exporter en format .stl, par exemple (STL pour STereo-Lithography). le format compatible pour imprimer en 3d.
Vous pourrez alors le partager avec d’autres ou le transférer sur une autre machine par exemple.sélectionnez le bouton
qui se trouve en haut à droite de votre écran.
Une boite de dialogue s’ouvre et vous pouvez choisir le format de sortie du fichier (.stl par exemple).
Vous pouvez également importer un objet existant. Il existe de nombreux modèles d’objets open source sur différents site que vous pouvez télécharger (voir la section dédiée plus bas dans cette page). Très pratique pour ne pas réinventer la roue. La règle est la suivante : Lorsque vous avez une idée, en général quelqu’un l’a déjà fait et en plus il l’a partagé !
Pour importer, c’est le bouton d’à côté :
Créer un volume complexe avec Tinkercad puis l’imprimer en 3d.
C’est parti !
Consignes

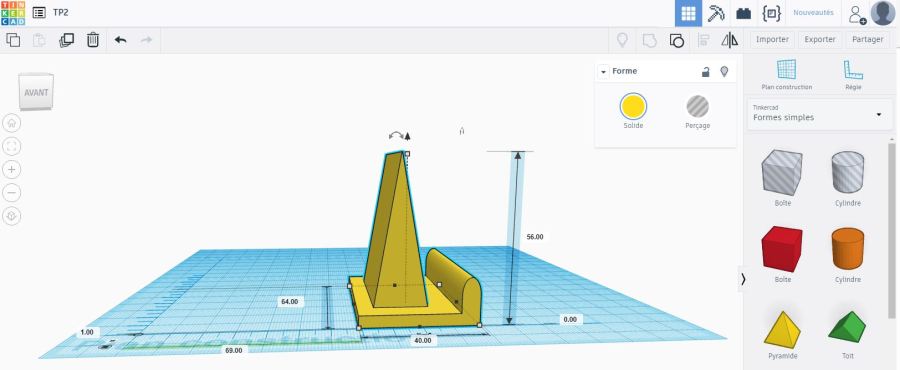

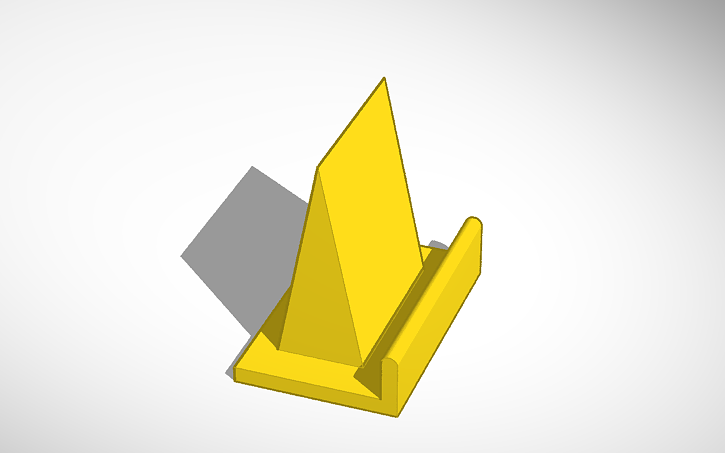

On se lance dans la réalisation d’un support pour livre/téléphone/ce que vous voulez. l’idée est de concevoir un volume complexe avec Tinkercad pour ensuite l’imprimer en 3D !
L’objectif de cette semaine est donc de modéliser votre support qui devra respecter les contraintes suivantes :

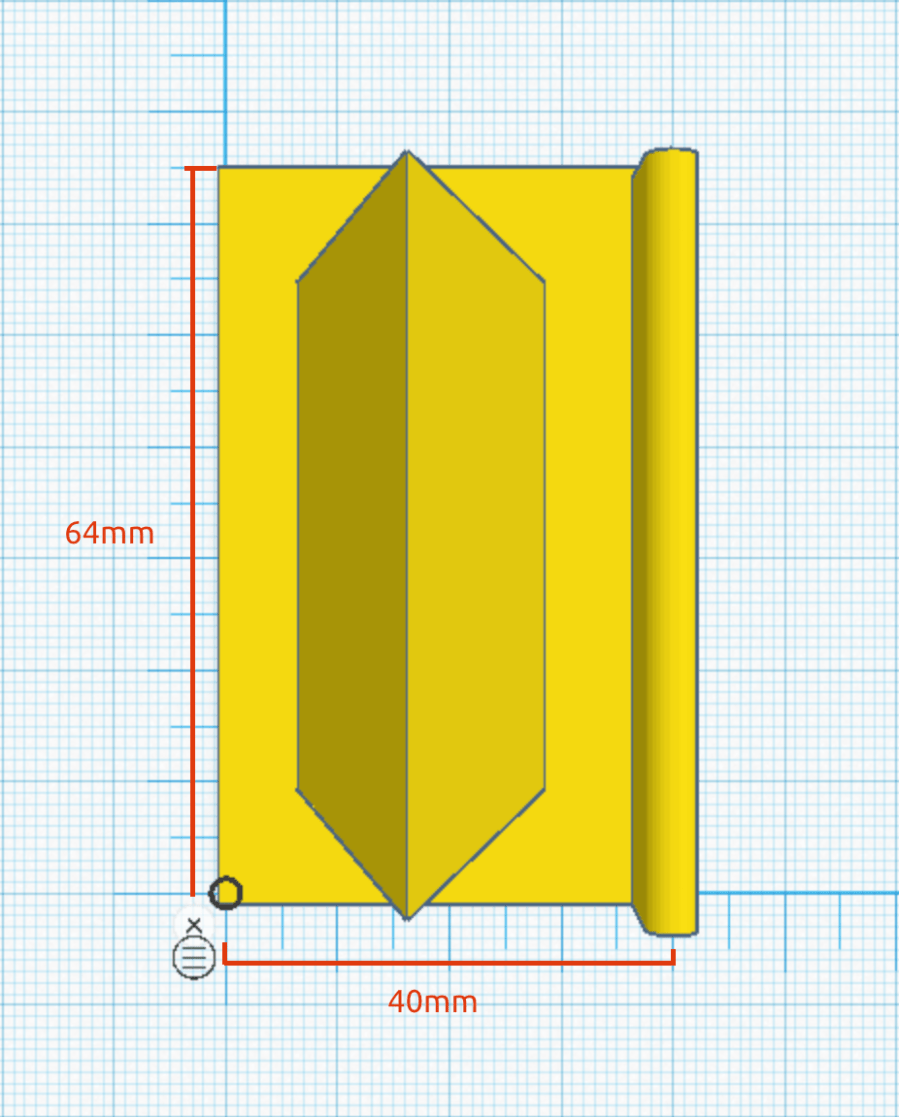

- Le modèle sera un volume complexe (composé de plusieurs formes simples) et devra être aux côtes suivantes :
- 64mm de longueur
- 40mm de largeur

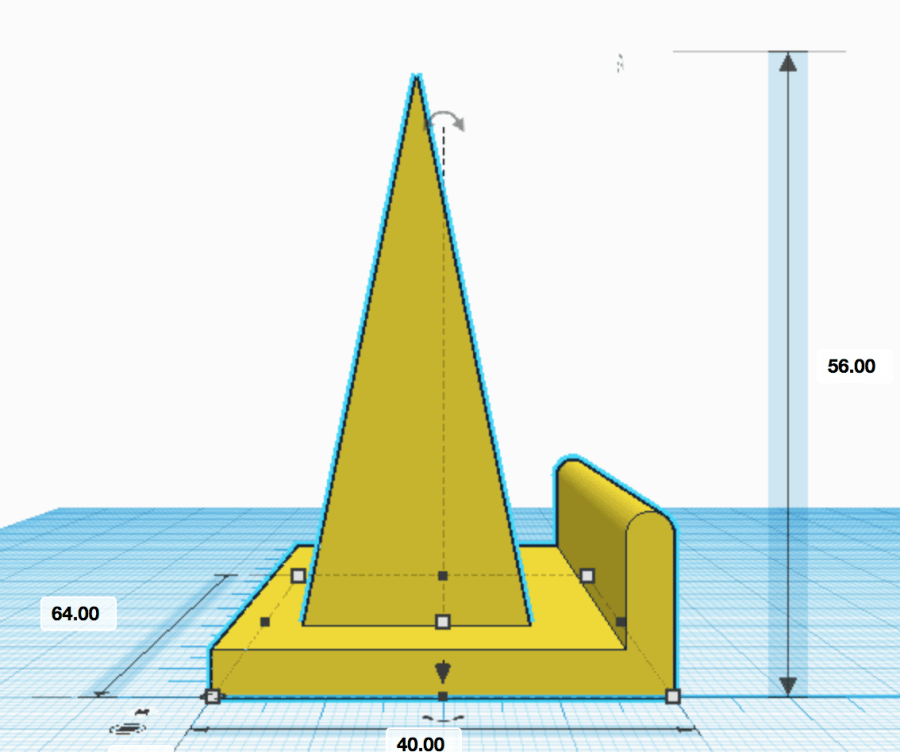

- La hauteur du modèle devra mesurer 56mm :
Vous devez vous appuyer sur la vidéo d’initiation à Tinkercad pour réaliser ce travail.
Le tuto pdf ici –> tuto_tinkercad
Sinon comme je suis plutôt sympa, vous pouvez retrouver le fichier STL sur Thingiverse
