Opération Jaja Box (1ère partie)

L’idée a germé de me fabriquer une borne arcade de retrogaming. : Arcade stick DIY . Il se trouve que j’ai un peu de temps en ce moment… Après avoir consulté quelques sites référents :

  • Et aussi Alexweb & bdebon : je me suis bien retrouvé dans le côté newbie ^^

http://blog.alexweb.me/2014/borne-darcade-homemade

http://bdebon.com/construction-dune-borne-darcade-diy-partie-3/

Je me lance et j’affine mon idée. Pour moi plutôt qu’une borne arcade complète, ce sera plus une grosse boite, un « 2 players fighting stick » DIY pour pouvoir te mettre une mine à Street Fighter (à deux c’est plus rigolo)

sreetfight

Moins compliquée à monter qu’une vraie borne arcade pour la partie bois (enfin j’espère) et transportable, cette solution me convient.

Pour le nom de l’opération « Jaja  Box », il a pour origine une raillerie familiale que je préfère ne pas exposer ici… Je rappelle mon adage : Prêt à tout et bon à rien !

  • Le matos (on y reviendra) :

1 Raspberry Pi 2 + RecalBox

1 kit Arcade 2 joueurs

dsc_2206

  • La partie montage bois :

Ne disposant pas du matériel indispensable (scie circulaire), j’ai fait découper mes planches au magasin. La petite découpe (ça va, c’est à l’intérieur) que j’ai effectuée à la scie sauteuse (elle porte bien son nom celle-là), a confirmé mon intuition du départ : un massacre…

Je pars sur une largeur de 50 cm, c’est à la fois beaucoup (la box va être finalement assez imposante) et peu quand il s’agit de mettre deux joueurs côte à côte… Bon, on verra au final.

dsc_2214

dsc_2215
Epaisseur 1.5 cm je mise sur la solidité (cf gamer = bourrin)

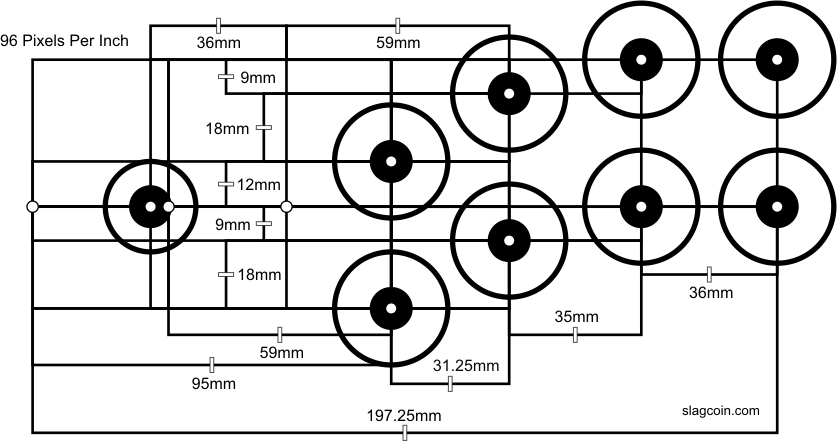

plan-boutons

Merci http://www.slagcoin.com/joystick/layout.html pour le placement des boutons

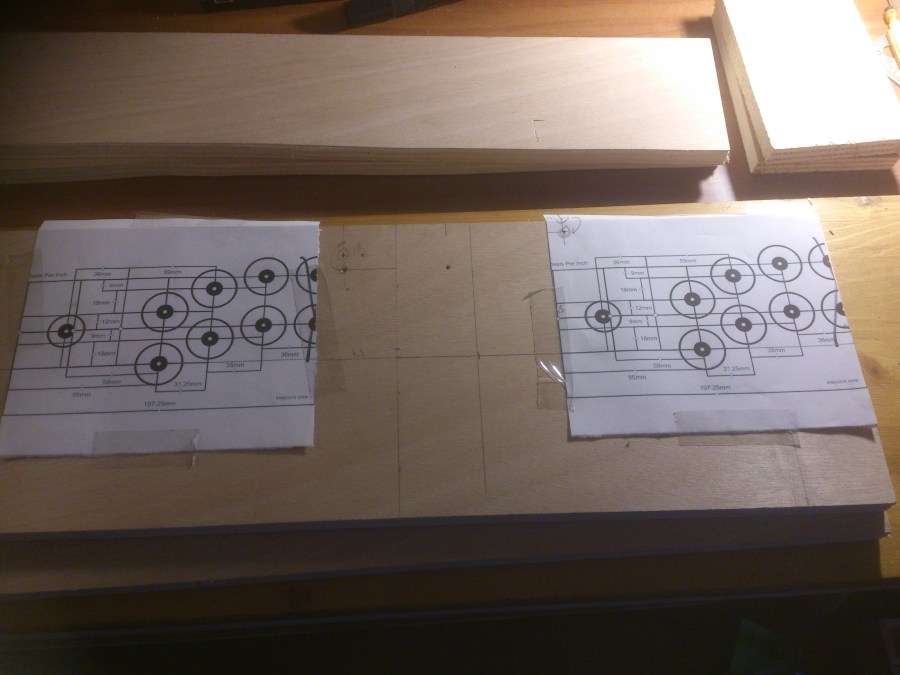

dsc_2218
Le placement

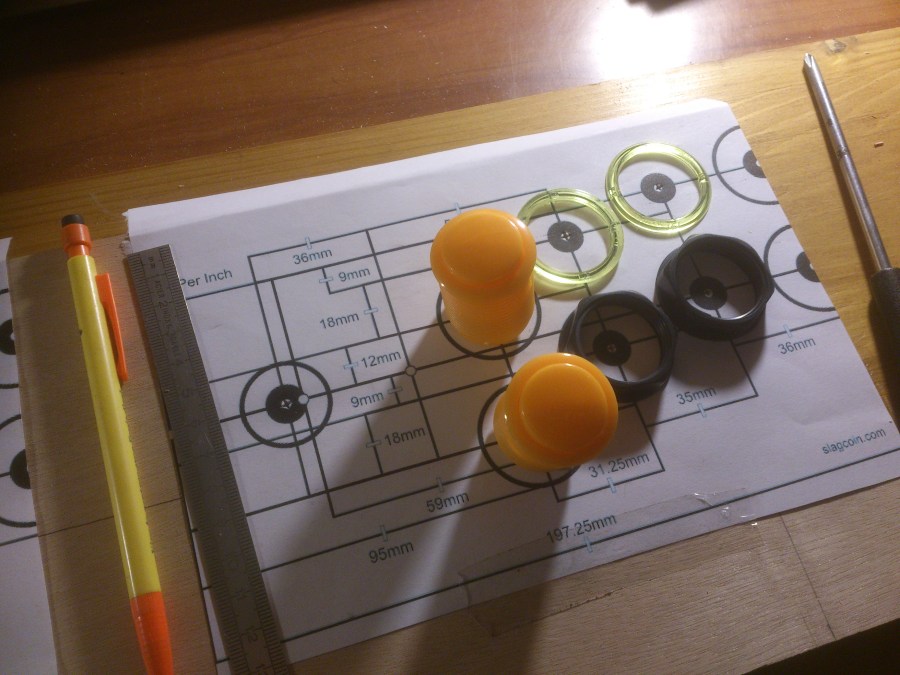

dsc_2219
Une dernière vérification…Attention à imprimer à 100% de l’original !
dsc_2238
Et voilà !

Absentes de cette galerie, quelques visses 4X30mn, la pâte à bois (pour cacher les visses et les éclats, hum hum), et deux mèches bois plates 20 et 28 mn pour les beaux trous ronds.

Prochaine étape :

Un peu de peinture, la fermeture du caisson et les charnières avant d’attaquer la mise en place et le câblage électronique des boutons et des joysticks.
